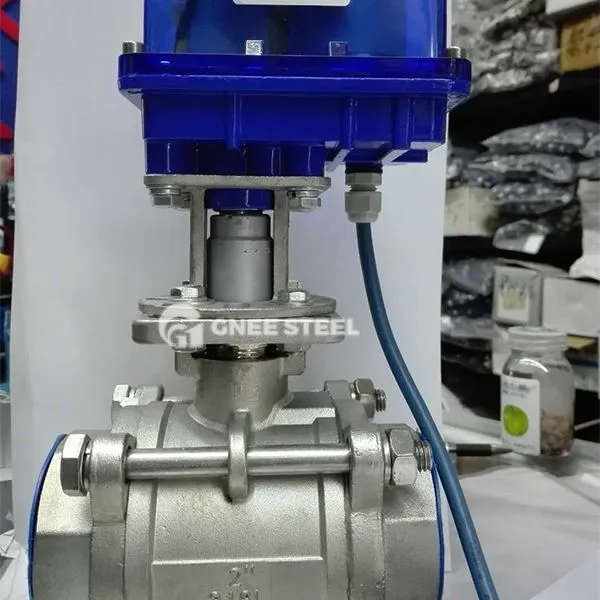

Електрични куглични вентил високог притиска

Електрични вентили високог притиска решавају проблем прецизне контроле високог притиска, високих температура и корозивних медија кроз координирани дизајн тела од нерђајућег челика / дуплекс челичног вентила, електричних актуатора и чврстих / меких система за бртвљење. Типични производи као што су К41Ф -160 П и К941Ф -16 П су се широко користили у петрохемијској, енергетској и другим пољима. Њихов брзи одговор (мањи или једнак 0. 05 секунди), даљински управљач и дуг живот значајно побољшавају сигурност и ефикасност индустријских система.

Главни дизајн тела
Тело вентила и материјал: 304, 316Л од нерђајућег челика или дуплекс челика (као што је 2205/2507) Тјеловодни вентил, распон притиска 16-500 МПа, погодно за високу температуру (-196 диплому ~ 550 степени) и јаки корозивни медији (као што је киселина, алкални, водоник сулфид);
Погонски систем: интегрисани електрични погонски актуатор (ИП67 заштитни ниво), подржава 0. 05 секунди Брзо отварање и затварање, обртни момент мање од или једнак 50н · м, може се даљински управљати ПЛЦ или ДЦС системом;
Технологија заптивања:
Софт заптивка: ПТФЕ или ППЛ седиште вентила, ниво цурења АНСИ ВИ, погодно за чисте течности (попут воде, паре);
Тврди печат: Стеллите 6 на површини, отпоран на хабање честица и висок температур и висок притисак (450 степени / 25МПА), погодним за сложене медије као што су уље, гас, растаљена со итд.
Основне функције
Одсек високог притиска: дизајн целог пречника (као што је ДН300) постиже нулту прекиду губитка притиска, а отпорност на притисак 500МПА, и користи се у уљним и гасним каналима и суперкритичким пареним цевоводима;
Интелигентна регулатива: В сфера у облику слова В са електричним актуатором, линеарна тачка регулације протока од ± 2%, смањујући потрошњу енергије система за 15% -20%;
Заштита безбедности: уграђени антистатички уређај и ватроотпорна структура да спречи запаљиве медије да се запале ватре због трења.



Електрични куглични вентил високог притиска



Апликације
Петрохемијска енергија
Под притиском нафте и гаса: К41Ф -160 п Балл вентил користи се за одсецање медијума који садрже сумпор, а 316Л Тело вентила + комбинација тврдог бртве има отпорност на притисак 25МПА;
Молтен сол Енерги Стораге Систем: Прилагођавање радним условима рада од 450 степени / 32МПА за постизање брзог пребацивања растаљених солинских медија.
Хемијски процес
Снажна контрола диверзије киселине: ПТФЕ Сеал + Електрични актуатор тачно прилагођава проток корозивних течности, са брзином цурења мање од или једнако 0. 01%.
Систем напајања
Суперкритична регулација паре: Дуплекс челични вентил Вентил износи 550 степени / 42МПА, и опремљен је електричним актуаром да би се постигла контрола затворене петље притиска.

Избор и рад и одржавање тачака
Основа за избор
Средње подударање: Када је концентрација јона хлорида већа од 50 ппм, треба одабрати 316л или хастеллои материјал; Тело вентила у новчаном вентилу у Монел је пожељно у окружењу хидрооријске киселине;
Прилагођавање притиска: ултра-високи притисак (већи од или једнак 100МПА) сценарији морају да користе интегрално косово тело вентила како би се избегло ризик цурења заваривања;
‌Control requirements‌: For high-frequency adjustment (>1 0 0 пута / дан), серво електрични актуатори преферирају се са тачношћу од 0,1%.
Инсталација и одржавање
Инсталација за прирубнице захтева дијагонално затезање вијака са приочавајућим силом мање или једнаке 200н · м како би се спречило деформација тела вентила;
Проверите ношење бртвене површине након сваког 5, 000 отвора и затварања. Препоручује се извршавање хелијумске масене спектрометријске детекције налик на откривање на тврдим заптивачима сваке године.
