Опис лоптице од нехрђајућих од нехрђајућег челика
Хласка од нехрђајућег челика високог притиска је вентил од нерђајућег челика и дизајниран за услове рада високог притиска. Може да прекине средњи или контролише проток ротирањем лопте од 90 степени. Распон притиска је обично 16-500 МПА. Њене основне функције укључују:
Цутофф / Регулација: Дизајн пуног проврта може у потпуности блокирати течност или прилагодити проток, што је погодно за нафтове високог притиска као што су нафтна и хемијска индустрија;
Мулти-смерни контрола: тросмјерна структура (Т-тип / Л-тип) подржава средњу диверзију, ушћу или пребацивању смера протока.
Основна структура и технички параметри
Тело и материјал вентила
Материјал вентила: углавном 304, 316, 316Л нерђајући челик, са снажном отпорношћу на корозију; Дуплекс челик (2205/2507) или хастеллои легура може се одабрати за екстремне радне услове, а отпорности на притисак 500МПА.
Метода везе: прирубница или навојне везе, пречник ДН 15-300 мм, у складу са ГБ / Т9113 или АСМЕ Б16.5 стандардима. Систем за бртвљење
Софт заптивач: ПТФЕ или СПЛ седиште за ппл, отпорност на температуру -196 Дипломирани ~ 180 степен, нула цурења (ниво цурења АНСИ ВИ);
Тврди печат: Стеллите 6 облоге, отпорност на температуру 450 степени / Отпорност на притисак 25МПА, погодно за пару, јаку киселину и друге медије.
Режим погона
Приручник: Држењем алуји цинка или турбински погон, обртни момент мање или једнак 50н · м;
Пнеуматски / електрични: брзина одговора мање или једнако 0. 05 секунди, подржава интеграцију даљинског управљача и аутоматизације.
Спецификација лоптице од нехрђајућег челика
| Параметар | Опсег индикатора | Применљиви стандарди |
|---|---|---|
| Издржати напонски ниво | 16-500 МПА | АПИ 6Д / ГБ1223758 |
| Радна температура | -196 Дипломирао ~ 550 степени | АНСИ Б16.3478 |
| Капацитет протока | ЦВ вредност већа од или једнака 210 (ДН50 Фулл Боре) | ИСО 520815 |
| Сервисни живот | Већи или једнак 100, 000 отварању и затварајућим циклусима | АПИ 59868 |

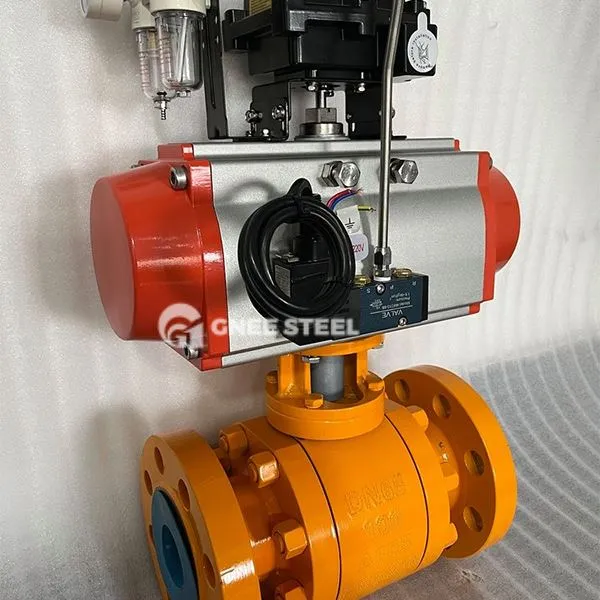

Вентили за куглице од нехрђајућег челика под високим притиском
Апликације
Нафтни и природни гас:
Одсека за уље и гас високог притиска (као што је К41Ф -160 П вентил), отпоран на корозију сулфида;
Хемијски процес:
Снажна контрола диверзије средње киселине (као што је 316Л тело вентила + тврди заптивач), отпорност на притисак 25МПА;
Енергија и снага:
Суперкритички пропис паре (дуплексно челично вентило), отпорност на температуру 550 степени / отпорност на притисак 42МПА;
Аероспаце:
Течни водоник / течни систем испоруке кисеоника, отпорност на ниски температуру -196 степен.
Одабир и тачке одржавања
Основа за избор:
Подударање медија: 316Л је пожељно за хлоридну јонску средину, а легура Монел користи се за медиј хидрооријске киселине;
Прилагођавање притиска: ултра-високи притисак (већи од или једнак 100 мПа сцене захтевају интегрално ковано тело вентила.
Инсталација и одржавање:
Вијци за прирубнице морају се пооштрити дијагонално, са приочашком силом мањих од или једнака 200н · м како би се спречило деформација;
Редовно проверавајте трошење површине за бртвљење и препоручује се извршавање теста цурења на тешким заптивним вентилом сваки 5, 000 отвори и затварање.
