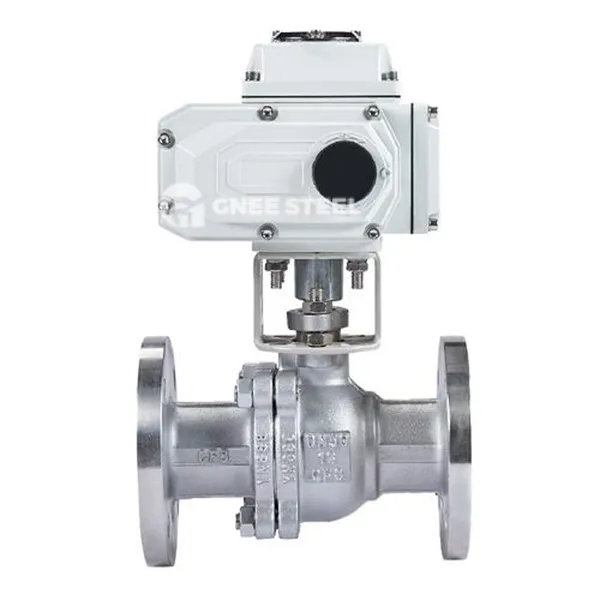

Кугласти вентил за управљање моторима

Куглични вентил за управљање мотора је кључни актуатор у индустријској контроли аутоматизације. Електрични покретач покреће лопту да ротира 90 степени да би се постигао прекидач навода, регулације и протока. Његова језгра структура укључује:

Тело вентила: израђена од челика одличног челика, нерђајућег челика или дуктилног гвожђа, опсег притиска покрива ПН16 ~ ПН420, погодно за високу температуру (-196 степен) и корозивне медије;
Балл: целокупно сечење у облику слова В у облику слова, површина се обложена карбидом (као што су волфстен карбид) за побољшање отпорности на хабање, подржавају линеарну регулацију протока;
Компонента за бртвљење: комбинација металних тврдог заптивача и еластичног седишта вентила (ПТФЕ, графит), ниво цурења може доћи до нивоа АНСИ ВИ;
Електрични актуатор: интегрисани моторни, мењач и управљачки модул, подршка уноса сигнала 4 ~ 20МА, погодна за еколошку околину и даљинско управљање.

Принцип рада
Механизам погона: Након пријема контролног сигнала, мотор вози механизам преноса преноса / црва да преноси ротациони обртни момент до стабљике вентила, покреће лопту да ротира 90 степени; Контрола протока: Када је рупа са лоптом поравнана са цеви, потпуно је отворена (проток достиже 100%), а када је вертикално, потпуно је затворен (нула цурења). Слика у облику слова В-а подржава ± 2% прецизно линеарно прилагођавање; Повратне информације о сигналу: Уграђени потенциометар или кодер пружа повратне информације у реалном времену на отварању вентила и повезан је са ПЛЦ / ДЦС системом за постизање контроле затворене петље.



кугласти вентил за управљање моторима



Апликације
Петрохемијска индустрија
Сценариј: цевоводи за уље, пребацивање реактора реактора;
Функција: Материјали отпорни на корозију одоле сурозију сулфида, а ватроотпоран дизајн осигурава сигурност на високу температуру.
Електрична снага и металургија
Сценариј: Систем снабдевања котлором, цевовод у праху од експлозије пећи у праху;
Функција: Структура тврде заптивача избија ерозију пепела и подржава чести отвор и затварање (живот већи или једнак 100, 000 пута).
Грејање, вентилација и климатизација (ХВАЦ)
Сценариј: Охлађена циркулација воде, регулација протока товерног тома;
Функција: електрични регулациони вентили постижу прецизну контролу температуре (± 0. 5 степени).

Уобичајени проблеми и контрамере
Неуспјех заптивања: Медији за честице узрокују хабање седишта вентила, а површину за бртвљење треба редовно проверити и треба да буде одабрано опружни дизајн компензације;
Операција заглављивање: маст учвршћује се на ниским температурама и препоручује се употреба посебног мазива са ниским температурама или структуром поклопца вентила за дугог врата;
Мешање сигнала: Снажно електромагнетско окружење штити кабл, а употреба комуникацијских модула оптичких влакана побољшава способности против сметњи
