Опис ротационог кугличног вентила

Ротациони куглични вентил је побољшан производ двосмерне кугличног вентила. Схвата искључивање контроле медијума ротирањем лопте око осе. Посебно је дизајниран за средње честице и високу ерозију. Његова језгра структура укључује:

Тело вентила: израђена од угљеничног челика или нехрђајућег челика у целини, а унутрашња шупљина је очврснута за отпор ерозије честица;
Балл: површински облагање тешке легуре (као што су волфстен карбид) да би се формирала смањење у облику слова В у облику слова или пуне пречнике да би се побољшала способност отпорности на хабању и способност регулације протока;
Скупштина за бртвљење: Комбинација металног тврдог печата и еластичног седишта вентила, пролећни прелози може надокнадити хабање и одржавање дугорочног заптивања;
Погонски уређај: Прилагођени гарнитурама глиста, пнеуматским или електричним актуатором, подржавајући контролу даљинског аутоматизације.

Принцип рада
Отварање и затварање Механизам: Лопта је ротирана од 90 степени возним механизмом, а у облику слова В или кроз рупу је поравнати / неусклађен са проточним каналом за постизање средње укључивања / искључивања или протока или протока;
Принцип за бртвљење: Метална вентила за опругу чврсто се уклапа у лопту када је затворена, формирајући двоструки печат (метал + еластични материјал) под високим притиском;
Функција помоћи под притиском: Када је шупљина вентила претерана притиска, седиште вентила аутоматски се повлачи да се ослободи притиска да не би дошло до оштећења на површини за заптивање.

Спецификација ротационих кугличних вентила

Примена	Општи
Место порекла	Хенан, Кина
Моћ	Електричан
Моћ	Ваздушни
Структура	Тип прекидача
Прилагођена подршка	Омалити
Величина порта	15 мм до 16 мм (1 / 2ин до 16ин)
Гаранција	1 година
Број модела	Б810 серија
Температура медија	Ниска / нормална / висока температура
Робна марка	Гнее
Медији	нормалан
Назив производа	Б810 Сериес Метал Сеаллинг Балл вентил
Модел	Б810 серија
Номинални пречник	15 мм до 16 мм (1 / 2ин до 16ин)
Номинални распони притиска	ПН16, ПН20, ПН40, ПН63, ПН110, ПН150, ПН260, ПН420, Цласс150, Цласс300, Цласс600, Цласс900, Цласс1500, Цласс2500
Материјалирати	Угљени челик, нехрђајући челик, ВЦБ, легурни челик
Температура	-196 степен до 450 степени
Напајање	220В 50Хз или 380В 50Хз
Снабдевање ваздухом	{0}}. 4МПА ~ 0.5МПА
Контролни сигнал	ДЦ24В
Карактеристике унутрашњих протока	Брзо отварање

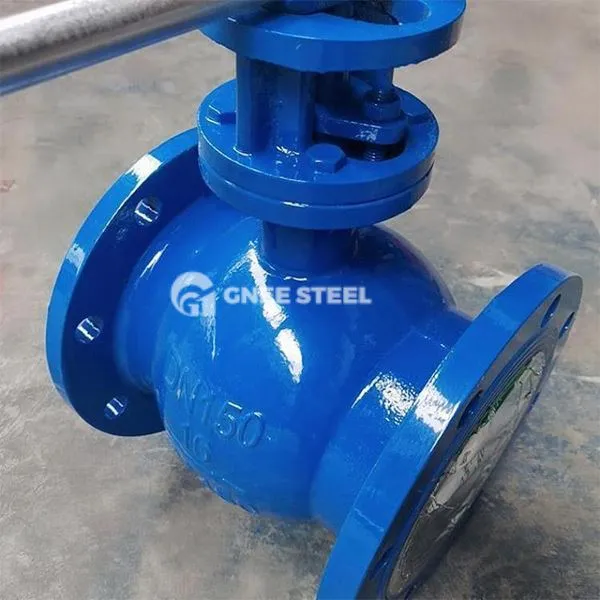

ротациони куглични вентил

Апликације
Петрохемијска индустрија
Сценариј: Тиркор за циркулацију уља, цевовод за испоруку катализатора; Функција: Толерисати ерозију медија који садржи чврсте честице и смањити хабање вентила и цурење.
Електрична снага и металургија
Сценариј: Котаолни глисер Кружни систем за циркулацију воде, гасовода убризгавања угља ГЛАВНА пећи; Функција: Структура тврде бртве прилагођава се високој температури (мања или једнака 550 степени) и честих услова отварања и затварања.
Производња заштите животне средине и производња полисиликона
Сценариј: Кружни третман воде који садржи силиконски прах, контрола пражњења отпадних вода киселе отпадне воде; Функција: материјали отпорни на корозију (као што су ВЦБ никловање) продужити живот вентила
