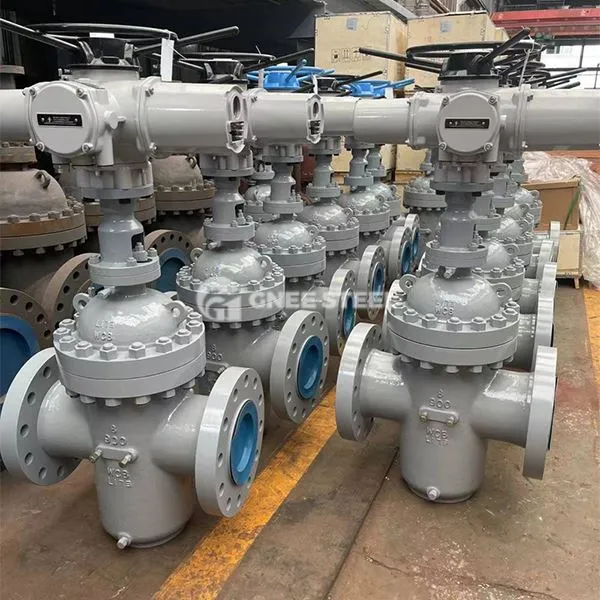

Опис вентила за паралелни доучни вентил
Паралелни вентил за двоструке дискове (такође познат као паралелни довод врата) је врста вентила који се отвара и затвара кроз вертикално кретање две паралелне капије, посебно дизајниран за контролу прекида високог притиска, високотракне или нечистоће садрже и друге индустријске сценарије и друге индустријске сценарије. Његова основна структура прати АПИ 600 и ГБ / Т 12234 стандарде, која садржи двоструку капију еластичну бртву и отпорност на ниски проток.
Спецификација
Номинални пречник: ДН50 ~ ДН1200 (Цоммон асортиман), пуни дизајн проврта за смањење падајућих падова притиска.
Оцена притиска:
Амерички стандард: класа 150- класа2500 (до 42МПА).
Европски стандард: ПН 10- ПН420.
Применљива температура: -196 степен (дубоко хладно) до +550 степен (паре високе температуре).
Веза: Прирубница (АНСИ / ДИН Стандард) или заваривање, погодно за цевоводе високог притиска.
Гнее паралелни вентил за двоструко двоструке дискове
Водич за инсталацију вентила за уградњу са двоструким дисковима
И. Припрема пре инсталације
Инспекција опреме:
Проверите да ли је тело вентила, капија и површина за заптивање без оштећења, потврдите да покретач (ручни / електрични) одговара вентилу и терминали ожичења су нетакнути.
Проверите да ли су спецификације вентила (ДН, ниво притиска) и параметри гасовода у складу са тим.
Алати и материјали:
Припремите вијке за прирубнике, заптивање заптивача (препоручује се заптивач за ветроловање у графичном металу), масти, кључ, ниво и тако даље.
ИИ. Упутство за инсталацију и позиционирање
Захтеви вертикалне инсталације:
Смјер ставка: Мора се поставити вертикално, ручни точак или актуатор налази се на врху како би се осигурало да паралелно кретање капије не меша гравитацијом.
Поравнавање прирубнице: Паралелно усклађивање са нафтоводним прирубницом како би се избегла деформација тела вентила због принудне инсталације (калибрисана са нивоом).
Конфигурација заобилазних вентила (ако је имало):
Пре инсталације, потребно је отворити обилазни вентил да бисте уравнотежили разлику притиска између улаза и утичнице и смањили отпор отпорности (применљиво на системе високог притиска).
ИИИ. Кораци инсталације
Прирубница:
Поставите вентил између две прирубнице, уметните вијке и у почетку их затегните да исправите паралелизам прирубнице, а затим уклоните вентил.
Заварите прирубницу на цевовод како би се осигурало да шљака за заваривање не падне у шупљину вентила (потребно је очистити унутрашњи зид након заваривања).
Фиксирање вентила:
Повратак на инсталирање вентила, према дијагоналном налогу у 3 пута, равномерно затегните вијке (завршни обртни момент према стандардним захтевима).
Потпуни вентили на проврту треба да провери да ли је унутрашњи пречник цевовода већи или једнак унутрашњем пречнику вентила, како би се спречило сметње између плоче лептира и цевовода.
Пуштање у рад актуатора:
Након ожичења електричног / пнеуматског погона, ручно је отворите на 50% степени отварања, а затим је енергизирали да бисте проверили да ли је правац отварања и затварања у складу са индикацијом.
Испитајте акцију пуног ударца да бисте осигурали да нема заглављења (потреба за резервисом простора за топлотно ширење стабљика вентила)
