Троструко опис ручног вентила
Тросмерни ручни вентил је уређај вентила који контролише правац протока медија у три цевовода ручном радом. Његова основна карактеристика је три флуидна канала (један улаз, два отвора или два отвора, један отвор), што може флексибилно схватити преусмеравање, ушћу или упутством протока.
Структура вентила:
Обично од нехрђајућег челика (304/313Л), ливеног гвожђа или специјалних легура материјала, са снажном отпорношћу на корозију и прилагодљивост различитим медијима;
Типичан дизајн је "лево у, десно и одоздо", и стање интерфејса и стање канала контролише се променама основног положаја вентила.
Режим погона:
Потпуно зависно од ручног рада (као што је ротирајућа ручка или кључ), без електричне или пнеуматске помоћи.
Класификација и врста
Класификација функцијама:
Конвергирање вентила: Два отвора се спојена у једну утичницу, која се користе за мешање различитих медија;
Вентил за преусмеравање: један улаз се преусмерава на два отвора, погодна за дистрибуцију протока или пребацивање смера.
Класификација по структури:
Тип кугличног вентила: Промените смер протока ротирањем лопте, са одличним перформансама за бртвљење (као што је ручни тросмерни куглични вентил);
Врста вентила: Користите расељење вентила и доље за пребацивање повезивања канала, обично се користи у хидрауличким системима.
Троструко спецификација ручног вентила
| Номинални пречник | ДН 15- ДН50 (1/2 ", 3/4 '', 1 '', 1-1 / 4 '', 1-1 / 2 '', 2 '', |
| Тип кугличног вентила | Плутајући куглични вентил, 3 пута куглични вентил, В-куглични вентил, куглични вентил под високим притиском |
| Прикључак | Тема, прирубница, стезаљка, заваривање за заваривање, заваривање утичнице, танки пар |
| Номинално прешање | ПН16, ПН25, ПН40, ПН64 |
| Материјал за тело вентила | СУС304, СУС316, СУС316Л |
| Заптивач материјала | ПТФЕ |
| Средња температура | -20 степен ~ +120 степен |
| Радни медиј | Ваздух, паре, вода, гасови, уље, прашине, корозивни медијум итд |
| Веза возача | ИСО 5211 |
| Инспекција вентила | ИСО / ДИН 5208-1987 |

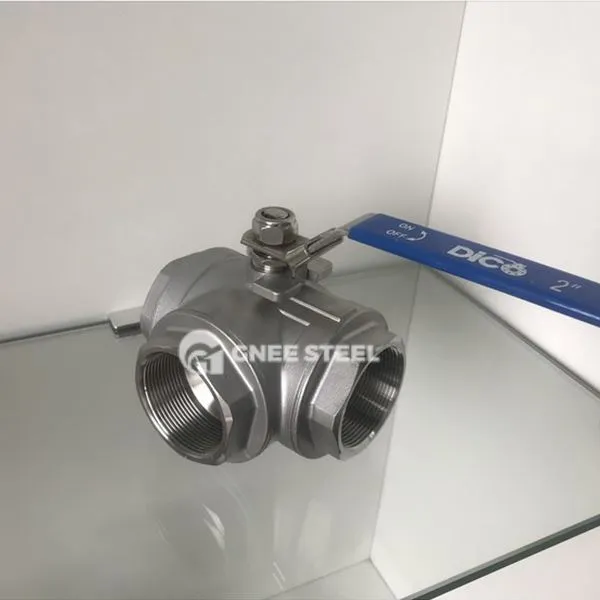

Троструко ручни вентил
Апликације
Системи индустријских контрола: наизменично превођење и мешање киселина и алкалних медија у хемијској производњи; Прослеђивање и обрнуто водовод и регулација протока у системима за пречишћавање воде.
Енергија и јавни садржаји: Преусмеравање контроле паре / топле воде у мрежама за грејање; Хитно пребацивање више извора воде у системима заштите од пожара.
Поени за избор
Прилагодљивост медија: 316Л Нехрђајући челик + печат са флуором је пожељно за високо корозивне течности; Ниво притиска: Конвенционални модели Подршка ПН 16- ПН40 и структуре тврдог заптивања морају се прилагодити високим температурама и условима високог притиска; Погодност рада: Дизајн ручке мора бити ергономски, а обртни момент мора бити мањи или једнак 50н · м да би се смањила потешкоћа у раду.
