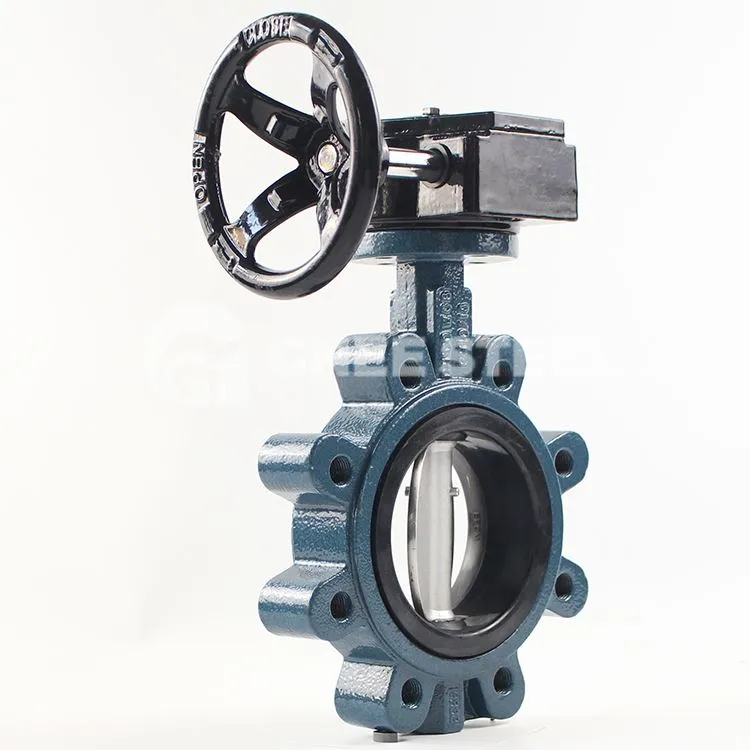

Диск лептир вентила средишње линије је у равни са средишњом линијом стабла вентила. Диск је релативно дебео, пружа боље перформансе заптивања. Средишњи лептир вентил се углавном користи у системима цевовода за течност ниског притиска и нормалне температуре. Оса окретања лептир плоче налази се на средишњој линији тела вентила и области заптивке лептир плоче. Када је затворена, спољна заптивна површина лептир плоче компримира седиште вентила од синтетичке гуме, изазивајући еластичну деформацију седишта вентила, чиме се обезбеђује заптивање лептир вентила.
спецификација лептир вентила средишње линије
Стандарди дизајна
Стандарди дизајна и производње: ГБ/Т 12238
Стандардна дужина структуре: ГБ/Т 12221
Стандард теста: ГБ/Т 13927
Стандард горње прирубничке везе: ИСО 5211
Стандардна величина прирубнице: ГБ/Т 17241.6, АСМЕ Б16.5, АСМЕ Б16.47,
АСМЕ Б16.1, ЈИС Б2220
Техничка спецификација:
Дизајн вентила: БС ЕН593/БС5155/АПИ609/ДИН3354
Лице у лице:ИСО 5752-20/БС ЕН558-20/АПИ609
Бушење прирубнице:АСМЕ Б16.1 Цласс125/АСМЕ Б16.5 ЦЛ150/АСМЕ Б16.47 ЦЛ150/ ДИН 2501 ПН10-16/ЕН1092 ПН10-16/ЈИС10К
Хидраулични тест:ЕН{0}/АПИ 598/ИСО5208/ЈИС Б2003
Тестни притисак љуске:24 бара/15 бара
Испитни притисак заптивања:17,6 бара/11 бара
средишњи вентил
ФАК
П: Да ли сте трговачка компанија или произвођач?
О: Ми смо трговац који такође производи.
П: Како обрађујете поруџбину?
О: Прво, дајемо цитат. Након што је цена потврђена, прелазимо на следећи корак, који укључује давање узорака за ваше одобрење. Када су узорци потврђени, прелазимо на масовну производњу.
П: Могу ли да захтевам промене у начину паковања и испоруке?
О: Да, можемо прилагодити методе паковања и испоруке према вашим захтевима. Међутим, ви ћете бити одговорни за све додатне трошкове и разлике у цени.
