Центар ротације плоче лептир вентила са три померања (тј. центар осовине вентила) формира помак А на делу заптивке плоче вентила и формира Б помак са центром тела вентила; средишња линија заптивне површине тела вентила и средишња линија седишта вентила (тј. средишња линија вентила) формирају угаони помак са углом . Да би се превазишла контрадикција двоструког ексцентричног лептир вентила, лептир вентил је по трећи пут био ексцентричан. Његова структурна карактеристика је да док је положај осовине стабла вентила двоструког ексцентра ексцентричан, конусна оса заптивне површине лептирасте плоче је одмакнута од осе цилиндра тела. Односно, након трећег ексцентрицитета, заптивни део лептир плоче се не мења. То није прави круг, већ елипса, па је облик његове заптивне површине стога асиметричан. Једна страна је нагнута према средишњој линији тела, а друга је паралелна са средишњом линијом тела.
- Лоцкабле Левер
- Одржавање сајта
- Лакоћа аутоматизације
- Позитивно чврсто затварање
- Опционе горње прирубнице према ИСО 5211
- Квалификован за гасне и течне услуге
- Широка линија материјала за каросерију и украсе за различите средње услуге.
- ИСО 5752, БС 5155, АПИ 609, МСС-СП-68, АСМЕ Б16.10, АСМЕ Б16.5, ДИН 3202
- Материјали: ливени угљенични челик, ниске температуре. Угљенични челик, сатинирани челик, легирани челик, дуплекс челик и др.
- Температура: -196 ст. Ц до 550°Ц
- Оцене притиска: АНСИ 150#~600, ПН10~ПН100
- Опсег величина: 2" до 40"- 50мм до 1000мм (веће величине на захтев)
- Прикључци на крајевима: Вафер, Луггед, Доубле Флангед, Чеоно заварени или ужлебљени
- Активирања: ручна, пнеуматска, електрична, хидраулична (противтег) и електро-хидраулична

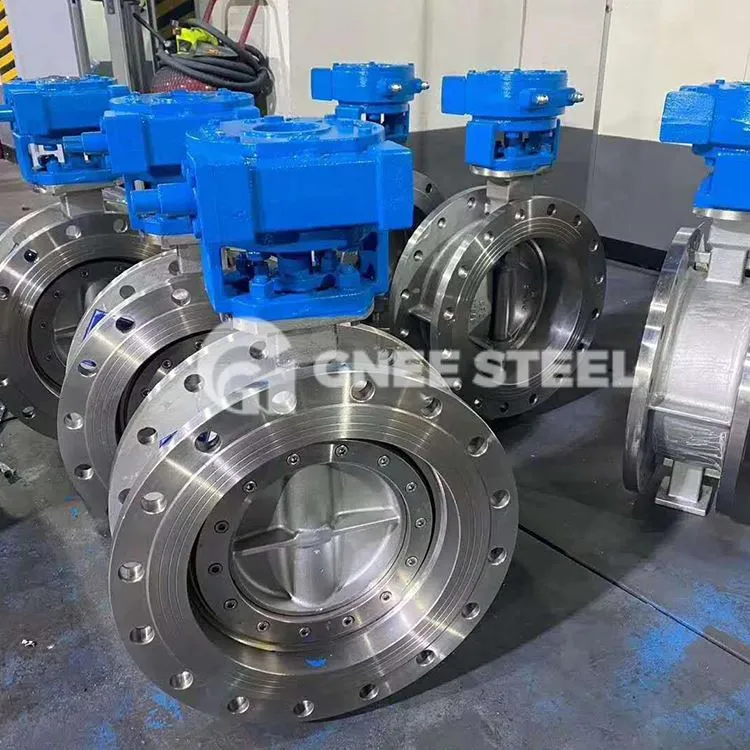

Оффсет лептир вентил
