Доубле-Оффсет Лептир Вентили Опис
Доубле офсет Лептир вентил је вентил за лептир високих перформанси који оптимизује перформансе заптивања кроз двоструки ексцентрични дизајн. Његова структурална карактеристика је да има осовину вентила одступа од средишта лептир плоче и средиште тијела вентила истовремено. Погодан је за контролу течности под средњим и високим притиском, честим отварањем и затварањем и строжим радним условима.
1. Структурни дизајн
Двоструко ексцентрични изглед:
Прва ексцентричност: Акис стабљика вентила одступа од средишта лептир плоче како би се смањила контакт површина између плоче лептира и седиште вентила.
Друга ексцентричност: Акис вентила одступа од средишта каросерије вентила да би формирао цам ефекат и смањио отпор отварања и затварања.
Кључне компоненте:
Плоча лептира: структура у облику диска, третман површинских површина (као што је на површини од нехрђајућег челика или прскање керамике) да би се побољшала отпорност на хабање.
Седиште вентила: меко заптивање (ПТФЕ / ЕПДМ) или метални чврсти печат (фелои стеллита), подржавајући двосмерно нулте цурење.
Механизам стабљике вентила и механизам погона: Дизајн против покрета, погодан за ручно, пнеуматско или електрично дело, у складу са ИСО 5211 стандардом.
Спецификација дупло-оффсетних лептира Спецификација вентила
|
артикал |
вентил |
|
Примена |
Индустријска употреба, вода индустријска употреба, употреба домаћинстава |
|
Величина порта |
ДН 10- ДН2000 |
|
Гаранција |
24 месеца |
|
Место порекла |
Кина |
|
Хенан |
|
|
Моћ |
Пнеуматски, електрични, приручник, хидраулични |
|
Температура медија |
Висока температура, ниска температура, средња температура, нормална температура |
|
Робна марка |
Гнее |
|
Структура |
Лептир |
|
Медији |
Гас, вода, уље, киселина |
|
Прилагођена подршка |
ОЕМ, ОДМ, ОБМ |
|
Материјал за дискове |
Угљени челик, нехрђајући челик, хромира молибден |
|
Материјал за седиште |
НБР / ЕПДМ / ПТФЕ / ВИТОН / СИЛИЦОНЕ итд |
|
Премаз |
Прилагођен |
|
Крајњи стандард |
ПН6 / 10/16/25/21 / 150ЛБ / ЈИС5К / 10К / АС2129 Табела Д / Е / Ф |
|
Телесни материјал |
Угљени челични, нехрђајући челик, хромира молибдеум ул |
|
Матични материјал |
2ЦР13, 1ЦР13, нехрђајући челик, Цхроме Молибден С |
|
Боја |
Прилагођени на захтев |
|
Заптивка притиска тест |
0. 66МПА -4. 4МПА, 1.1МПА, 1.76МПА, 2.2МПА |
|
Притисак шкољке |
{0}}. 9МПА -6. 0 МПа, 2.4МПА, 3.0МПА |
|
Транспортни пакет |
Дрвени случај |

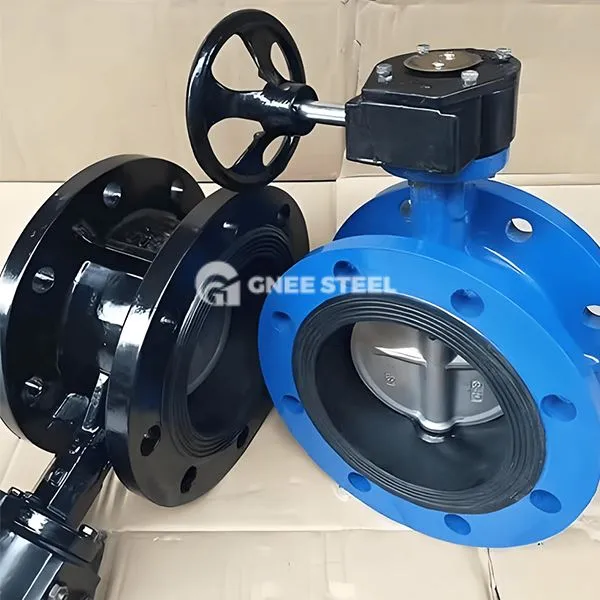

Двоструки компосет Лептир вентили
Предности
- Ниски обртни момент: двоструки ексцентрични дизајн смањује обртни момент и затварање за 40% ~ 60%, што је погодно за учестале сценарије рада.
- Лонг Лифе: Стопа хабања површине заптивене је 70% нижа од оне од средишње лептир вентила, а радни век може достићи више од 10 година.
- Прилагодљивост високог притиска: Може издржати максимални притисак класе 300 (око 50 бара), а верзија тврдог заптивања може да издржи температуру од 232 степена.
- Економичан: Структурна сложеност је нижа од тромјеченог вентила за треперење, са ниским производним трошковима и практично одржавање.
Апликације
- Општински инжењеринг: Уредба протока велике пречника (ДН50 ~ ДН2400) водовода и система одводње и термичких мрежа.
- Петрохемијска индустрија: одсецање и регулисање нафтних производа и корозивних медија у рафинирањем.
- Снага и ХВАЦ: Захтеви вентила за хлађење водених система и парни цевоводи (температура мања од 232 степена).
- Посебни услови рада: сценарији који садрже грануларне медије, вакуумска окружења и сцене који захтевају дизајн заштите од пожара.
