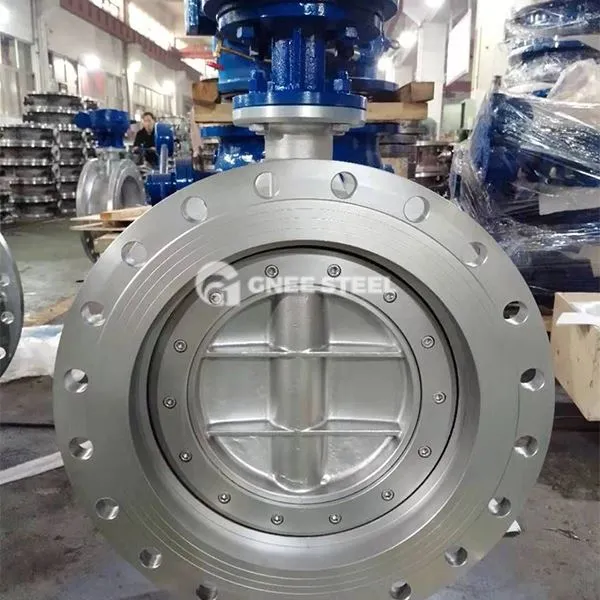

Лептир у центрираном диску

Средишњи диска лептир вентил је средишњи лептир вентил. Његова јерска карактеристика је да су осовина вентила, средиште плоче лептира и средишња линија тела вентила коаксијална. Доноси симетрични структурни дизајн и погодан је за сценарије контроле течности са ниским притиском, нормалном температуром и конвенционалним захтевима заптивача.

Структура и карактеристике дизајна

Тро линијски коаксијални распоред:

Стил хотела вентила је, средишња плочице и средишња линија тела у потпуности преклапа, а структура је симетрична и једноставна.

Плоча лептира је диск (средишњи диск) и контактна површина са седиштем вентила је симетрични дизајн пуног круга.

Кључне компоненте:

Седиште вентила: Углавном израђен од еластичних материјала (као што је ЕПДМ или ПТФЕ), ослањајући се на еластичну деформацију како би се постигло заптивање.

Лептир плоча: централно симетрични диск са равном површином која треба у потпуности опремити седиште вентила како би се осигурало заптивање.

Механизам погона: приручник, зупчаник или електрични рад, потребно је сарађивати са црв редукторима зупчаника како би се постигло позиционирање само-закључавања плочице.

Принцип рада и карактеристике перформанси

Механизам за бртвљење:
Плоча лептира је у потпуном контакту са седиштем вентила, а јаз између површина за бртвљење надокнађује деформацијом еластичног седишта вентила, ослањајући се на средње притисак да помогне за печат.
Перформансе за бртвљење зависи од еластичности материјала седишта вентила и није погодна за услове високог притиска или високих температура.
Профил и усредо упоређивање:
Предности:
Једноставна структура и ниска цена производње.
Мали угао отварања и затварања (мање или једнак 90 степени), једноставан рад.
Ограничења:
Плоча лептира и седиште вентила су у континуираном трењу, са високом стопом хабања и кратким животом.
Ниски важећи притисак (обично мањи или једнак 16 бара) и ограничена температурна отпорност (ЕПДМ мања или једнака 80 степени, ПТФЕ мања или једнака 150 степени).



Лептир у центрираном диску



Апликације

Општинске водене услуге:
Регулација протока великог пречника водовода и одводне система (ДН50 ~ ДН1200).
Отварање и затварање контроле чисте водене водене воде и канализационе цеви.
Грађевина ХВАЦ:
Рутинска регулација клима уређаја и цеви за заштиту од пожара.
Општа индустријска употреба:
Пресретање нормалне температуре, нерокоризивне медија (као што су ваздух и подмазивање уља).
