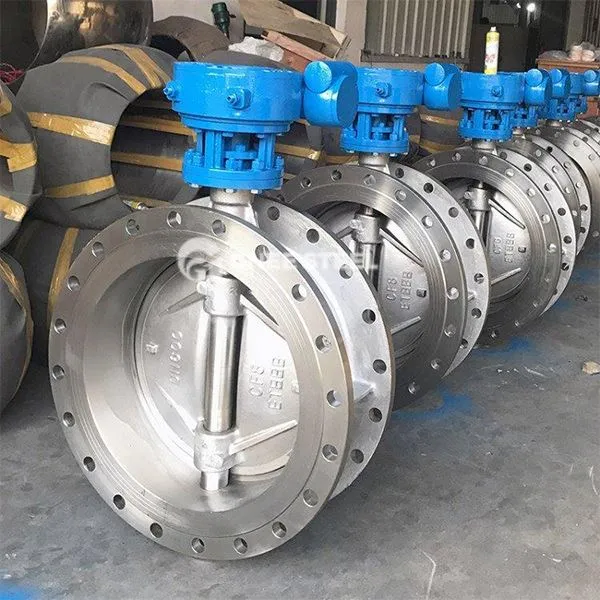

Прирубнички прирубнични вентили са троструким оффсет-ом

Прирубница Трипле оффсет Лептир вентил је вентил високог перформанси комбинујући прирубницу и тродимензионална ексцентрична структура, дизајнирана за високу температуру и висок притисак, корозивне медије и оштре услове рада. Његова основна карактеристика је постизање нулте цурења и дуг века кроз структурне иновације, следеће је детаљна анализа:

1. Основне структурне карактеристике
Тродимензионални ексцентрични дизајн:
Прва ексцентричност: стабљика АКС одступа од средишта лептир плоче, што смањује трење и хабање површине за бртвљење током отварања и затварања.
Друга ексцентричност: Ставка АКС је надокнађена из средишње линије цеви, формирајући силу самоотежања да би се побољшао ефекат заптивања.
Трећа ексцентричност: Површина заптивача усваја коничан прекривање дизајна, само приликом затварања плоче лептира и седишта контакта, да бисте постигли нулу цурење металног чврстог печата (брзина цурења мањих или једнака 10 ппм).
Прирубница:
Тело и цевовод вентила су фиксирани прирубничким вијцима како би се осигурала чврста веза и лако растављање и одржавање.
Површина заптивања прирубнице може се појавити са тврдим легуром или флексибилним графитним слојем да се прилагоди великом температуру и утицају високог притиска.
2. Предности перформанси
Отпорност на заптивање и притисак:
Двосмерно заптивање: Конусни угао површине за заптивање је мањи од угла трења, који може издржати утицај обрнутог притиска и погодан је за учестало отварање и затварање сценарија.
Оцена притиска до класе 600 (ПН100), температурни опсег који покрива -196 степен ~ +600 степен.
Дуг живот и ниско одржавање:
Живот седишта је преко 100, 000 отвора и затварања, нема проблема пропадања еластичних печата и интервали одржавања од 3-5 година.
Површина заптивања је направљена од цементираног прекривања карбида (као што је Стеллите) или метално ламинирана структура, која је отпорна на абразију и прочишћавање.



Прирубнички прирубнични вентили са троструким оффсет-ом
