Потпуни опис вентила за пуне луке типа

Пуни лук Лептир вентил је лептир вентил повезан на цевовод кроз структуру прирубнице за прирубнице. Тело вентила је дизајнирано са луковима око њега и директно је причвршћена на прирубнице на цевоводу вијцима. Има и компактност вафли лептир вентила и стабилност прирубног лептира вентила. Дизајн језгре укључује:

Метода везе:
Кроз тип рупе (тип): Луг је кроз рупу за вијак. Када инсталирате, дуги вијци су дужни да продрле прирубнице са обе стране, што је погодно за конвенционалне услове рада.
Унутрашњи тип навоја (ЛТ Тип): Луг има интерне нити и повезан је на прирубнице на цевоводу кроз кратке вијке, што смањује ризик од вијака и продужава век заптивања за 30% ~ 50%.
Материјал вентила: ливени челик (ВЦБ / ЛЦБ), нехрђајући челик (304/316) или дуплекс челик, погодан за НПС 2 "~ 40" (ДН50 ~ ДН1000) калибар.
Структура за бртвљење:
Тродимензионална ексцентрична метална печата: Лептир са седиштем и седиштем за вентиле заварени су с делом температуре, температурном отпору мањим или једнаким 600 степени, отпорност на притисак до класе 600 (ПН100).
Еластични печат: Плоча лептира је уграђена ПТФЕ или ЕПДМ заптивачком прстеном, ниво цурења достиже ВИ, погодан за -20 диплому ~ 150 услова рада.

Спецификација пуне Спецификације лептира

артикал	вредност
Структура	Лептир
Примена	Водити воду
Место порекла	Хенан
Моћ	Приручник
Прилагођена подршка	ОЕМ, ОДМ
Гаранција	3 године
Температура медија	Средња температура
Медији	Водени нафтни гас
Назив производа	Вентил типа нехрђајућег челика
Телесни материјал	Нехрђајући челик
Прикључак	Нит
Диск	Нехрђајући челик
Стабљика	Нехрђајући челик
Материјал за седиште	ЕПДМ / НБР / ПТФЕ
Рад	Ручица / преносничка кутија / пенузна / Електрична
Радни притисак	Пн 10- пн16
Паковање	Дрвени случај
Мок	1

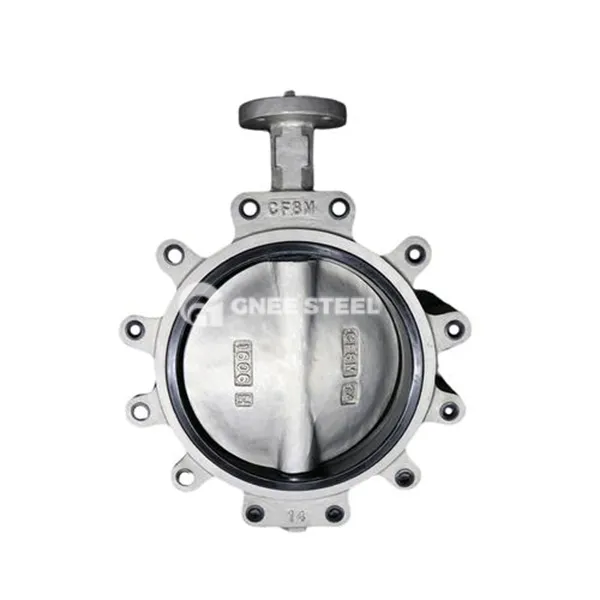

Потпуни вентил за лептира

Поени за избор

Тип заптивања:
Очистите воде / ваздух: пожељно је меко затварање ЕПДМ, што смањује трошкове за 40%.
Одабрана је висока температура / корозивни медији: је изабран високи чврсти печат који има живот отпорности на ерозију честица већи или једнак 10 година.
Режим погона:
НПС мање или једнако 12 "(ДН300) са кутијом за турбина (обртни момент мање или једнако 500Н · м), НПС веће од или једнако 14" са пнеуматским актуатором (обртни момент већи или једнак 2000Н · М).
Мере предострожности за инсталацију

Поравнавање прирубнице: Одступање мора бити мање или једнако 1 мм, а вијци се морају пооштрити дијагонално (препоручени предводник: Царбон челични вијци 80 ~ 120Н · м).
Контрола смјера протока: Када је инсталирана водоравно, стабљика вентила мора бити вертикална на тло за спречавање средњег таложења и ношење на површини за заптивање.
