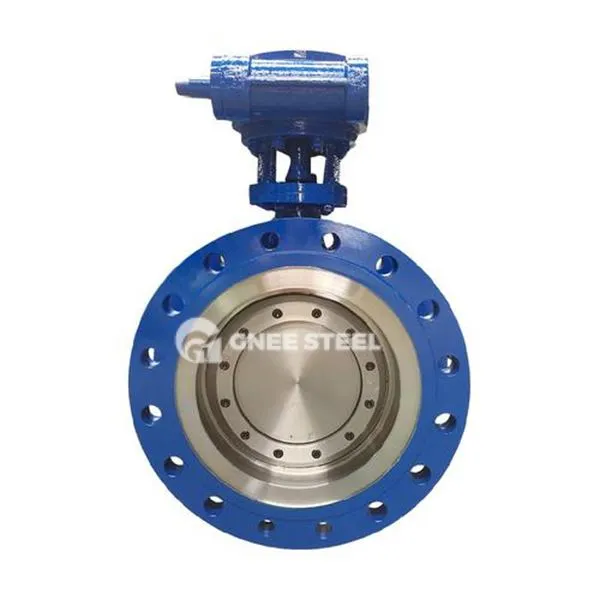

Лептир високог притиска Лептир

High-pressure butterfly valve is a butterfly valve used in high-pressure pipeline systems. It drives the disc-shaped butterfly plate to open and close by rotating the valve stem to achieve on-off control or flow regulation of the fluid medium. The applicable nominal pressure range is PN10.0~80.0MPa (some ultra-high pressure models can reach PN>100МПА). Њене основне функције укључују:

Прекидач и бацање: Угао ротације Лептир плоче може тачно прилагодити средње проток, али због великог отпора протока, потребно је размотрити губитак притиска;

Прилагодљивост високог притиска: Јачање структуре тела и дизајна за бртвљење, може да издржи услове високог притиска и високих температура (попут паре, нафте и гаса).

Основна структура и карактеристике

Образац за бртвљење:

Метални чврсти печат: израђен од нерђајућег челика, легура и других материјала, са оценом притиска већим или једнаким ПН25 и температурним отпорностима до 425 степени;

Композитни печат: Комбинујте метално заптивање заптивача са еластичним материјалима (као што је флексибилан графит) да би се уравнотежило заптивање високог притиска и отпорности на ударце. Арматура вентила:
Додајте ребрасти ојачавања да бисте бацили челичне или нехрђајуће челичне вентил за побољшање чврстине и анти-деформационе могућности;
Велики пречник Лептир високог притиска (ДН већи од или једнаких 500) углавном су повезани прирубницама за смањење ризика од цурења.



Лептир високог притиска Лептир



Апликације
Енергетска индустрија: цевовод за пренос гаса (ПН25), Стеам систем (висока температура и контрола високог притиска);
Хемијска индустрија: Урезано и излазно уредба реактора високог притиска (потребно је потврђивање експлозије);
Бродоградња Енгинееринг: Цевовод за хлађење мора (нехрђајући челик, отпоран на корозију за прскање соли).

Избор и рад и одржавање тачака
Селекциони параметри:
Подударање притиска: Изаберите ниво притиска према врхунцу притиска система (препоручује се да остави 20% сигурносних маржа);
Режим погона: ДН Мање или једнако 300 може одабрати ручно или пнеуматско погон, ДН већа од или једнака 400 преферирајући електрични \/ хидраулички актуатор.
Спецификације одржавања:
Редовно проверавајте дубину ношења површине за бртвљење (> 0. 1 мм се мора поправити или заменити);
Маст треба да буде отпорна на високу температуру (као што је маст на бази молибдена дисулфида) и погодна за окружење високог притиска
