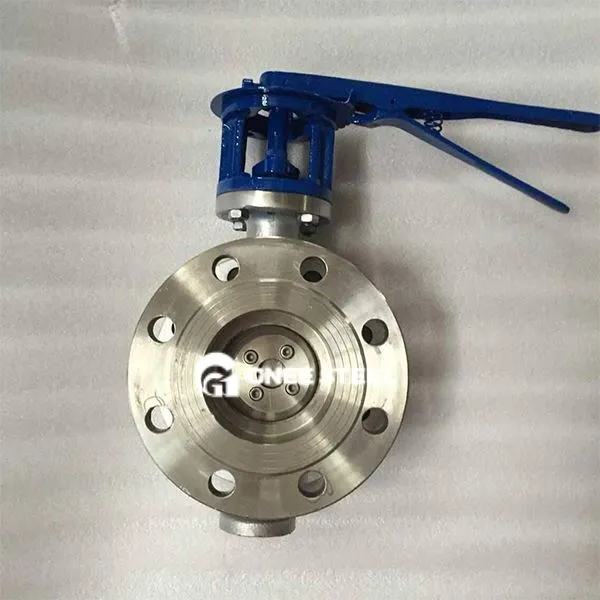

Ручни лептир вентил

Ручни лептир вентил је вентил који контролише проток течности ручно ротирањем плоче лептира. Његове основне компоненте укључују тело вентила, плоча лептира, стабљике вентила и печате, који су погодни за сценаријске сценарије воде, гаса, паре и пудера.

Тело вентила и плоча лептира: Материјал за тело вентила: углавном ливено гвожђе, карбонски челик (нерђајући челик (3 {{3} 4 / 316Л), са оценом притиска ПН1. 0 ~ пн1.6 (1. 0 ~ 1.6МПА); Дизајн плоче лептира: Плоча лептира у облику диска ротира 0 степен ~ 90 степени око осе, а отпорност на проток је мали када је потпуно отворен (притисак пад мање од или једнак од 0,05), што је погодно за велики проток. Образац за бртвљење: еластична бртва (као што је ЕПДМ, ПТФЕ): Ниво цурења достиже АНСИ класу ВИ, применљиву температуру -20 диплому ~ 150 степени; Метални бртви (тврдо легура преклапања): Отпорност на температуру мање или једнако 550 степени, погодно за средње честице или високу температуру.

Класификација и компилација модела

Класификација везе:

Тип вафера (као што је Д71Кс): стезање између прирубница цеви од стране вијцима, компактне структуре;

Тип прирубнице (као што је Д341Кс): прирубнице на оба краја, погодна за ДН50 ~ ДН2600 цеви.

Анализа модела (узима Д343Х -16 Ц као пример):

Д: Категорија лептира вентила;

3: Дриве за зупчанике глиста;

4: Прирубница прирубнице;

3: Тро-ексцентрична структура;

Х: Легура челична печата;

16: Номинални притисак 1.6МПА;

Ц: Тело ливеног челичног вентила.



Гнее ручни лептир вентил



Апликације
