Двоструки прирубни лептир Опис вентила
Лептир са двоструким прирубницом је вентил лептира са прирубном прикључком на оба краја. Може да прекине медијум за цевовод или подесите проток ротирањем плоче лептира. Погодан је за средњи и висок притисак (мањи или једнак ПН25) и нормална температура на високу температуру (мању или једнаку 550 степени) услови рада у пречишћавању воде, хемијској индустрији, енергији и другим индустријама.
Главни дизајн тела:
Тело вентила и плоча за лептира: Материјал за тело вентила може се ливено гвожђе, карбонски челик, нерђајући челик (304/340Л), а плоча за лептира је метал обложени гуменим (ЕПДМ, НБР) или цеводе од нехрђајућег од нехрђајућег од м2;
Образац за бртвљење: меко заптивање (ниво цурења АНСИ класа ВИ) користи се за чисте медије и метални чврсти печат (ниво цурења АНСИ класа ИВ) отпоран је на течности која садржи честице или високе температуре.
Метода везе:
Двоструки прирубни стандард: У складу са ГБ / Т 9113 или АСМЕ Б16.5 прирубничким спецификацијама, размак прирубнице може се прилагодити различитим цевоводним системима како би се осигурала стабилност инсталације.
Кључне перформансе:
Под високим притиском и високим температурама: метална структура тврдог заптивача подржава мање или једнако 2,5 мПА (ПН25) притиску и мање од 550 степени високих температура високих температура;
Дизајн отпорности ниског протока: Цханнел-пречника протока (коефицијент отпорности на протоку мање или једнак 0. 05), смањење губитка паду притиска, погодно за сценарије великих протока;
Дуготрајна печата: Доноси тродимензионална ексцентрична структура, нема трења између плоче лептира и седишта вентила током отварања и затварања, а живот за печат је већи од или једнаких 50, 000 пута
Спецификација вентила за двоструке прирубнице
|
Назив производа
|
Двоструки прирубни вентил за лептир |
|
Величина
|
ДН 40- ДН300
|
|
Тело
|
Дуктилни гвожђе
|
|
Притисак
|
ПН10 / 16
|
|
Темп
|
-20 ~ 120 степен
|
|
Одговарајући медиј
|
Вода, неутрална течност итд.
|
|
Примена
|
Општинска конструкција, пројекат заштите воде, електрична енергија, водоснабдевање и дренажа, пречишћавање воде итд.
|
|
Моћ
|
Ручка, кутија за турбине, пнеуматски покретач, Еццецтрични актуатор
|

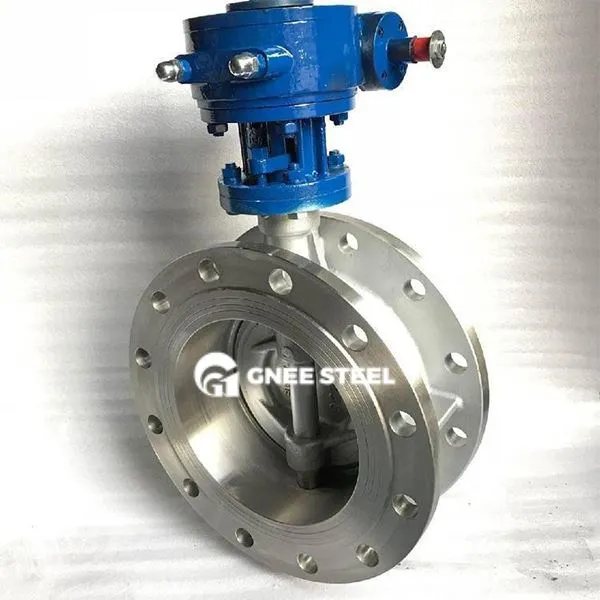

Гнее Двоструки прирубни вентил
Апликације
| Индустријски | Апликације | Карактеристике |
|---|---|---|
| Енергија / хемикалије | Стеам цевовода високих температура (ПН16, тврди заптивач) | Отпоран на притисак и деформације топлоте |
| Општинско снабдевање водом | Мрежа цевне цеви велике пречнике (ДН600 ~ ДН2600) | Меко затварање, отпорност на ниски проток |
| Металургија / Рударство | Преносни систем за суспензију (гумено обложено тело вентила) | Хабање против честица |
