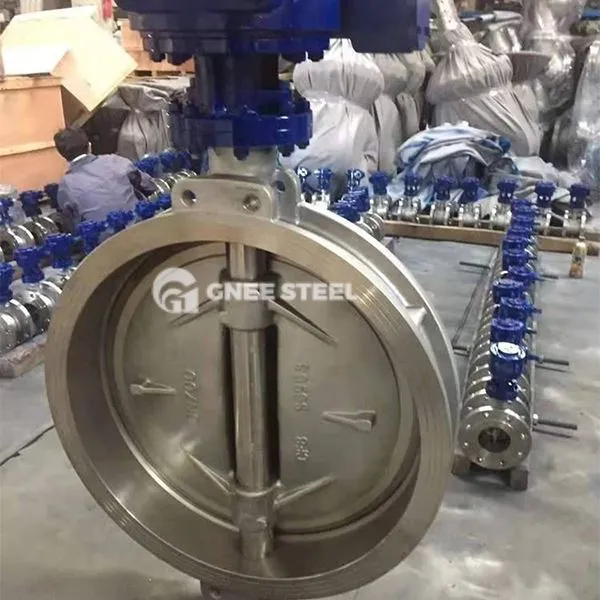

Механички лептир вентил

Механички лептир вентил је врста вентила која контролише ротацију плоче лептира кроз механички уређај (попут дршке или гарнитуре) да би се постигао средњи отвор и затварање или регулација протока. Његова основна карактеристика је да се ослања на ручно или механичко преношење механизма, који се разликује од аутоматских метода погона као што су електрични и пнеуматски.

Основна структура и класификација

Механичка метода погона

Ручни рад: Опремљен механизмом преноса зупчаника или црва, погодан за ниско-пречније цевовода (као што су санитарни СМС навојни лептири);

Механичка веза везе: појачава управљачки обртни момент кроз подешавање зупчаника или ручице, погодним за средње пречније вентиле ДН50 и више.
Типичне структурне врсте

Центросиметрични тип: Стил хотела вентила и плоча лептира су поравнати, структура је једноставна, али перформансе заптивања је слаба и углавном се користи у некритичним радним условима ниског притиска; Ексцентрични дизајн: Једносталне ексцентричне и двоструке ексцентричне структуре могу смањити отварање и затварање трење и проширити живот заптивача (као што је двоструки ексцентрични дизајн који се обично користи у санитарној нехрђајућем челичном челичном вентилу од нехрђајућег челика); Метални чврсти заптивач: Користе се нехрђајуће челик или легуре облога који могу да издрже високе температуре (мање или једнаке 450 степени) и зрна средње ерозије и погодне су за двосмерне сценарије заптивања.



Механички лептир вентил



Сценарији перформанси и пријаве
Основне предности
Висока поузданост: Једноставна механичка структура, ниска стопа квара, погодна за честе отварање и затварање или услове за хитне случајеве; ‌

Практично одржавање: Није потребно никакво спољни извор напајања или гаса, а трошкови демонтажа и одржавања су ниски (попут горње монтиране структуре подржава у Ситу одржавање); ‌

Добра економија: у поређењу са електричним \/ пнеуматским вентилима, трошкови набавке и одржавања значајно се смањују. ‌

Типична подручја примене
Храна и фармацеутска индустрија: Санитарни СМС навојни лептири се користе за млечне и фармацеутске цевоводе да испуне захтеве чишћења без мртвих углова; ‌

Индустријска контрола течности: Двосмерни метални заптивни лептир Вентили су погодни за цевоводе које садрже суспензије честица и корозивне медије (као што су превоз хемијских сировина); ‌

Општински инжењеринг: ручни прирубни вентили за прирубнице користе се у ватром водоводу и постројења за пречишћавање канализације да се прилагоди утицају високог притиска чекићем.
