Опис вакуумског лептира
Вакуум лептир вентил је посебно дизајниран за вакуумске системе и усваја средишњу структуру плоче са средњом линијом (формирана заваривањем кратких челичних плоча). Има карактеристике ниског отпора протока, лагане тежине и флексибилне инсталације. Његове језгрене иновације укључују:
Интегрисана склоп стабљика: Елиминише традиционални вијак или ПИН везу, избегава ризик од цурења узрокованог корозијом и значајно побољшава поузданост вакуум заптивача;
Вишеслојна заптивна технологија: Седиште вентила је направљено од нитрилне гуме (температурна отпорност) или флуороруббер (температурни отпор), са брзином цурења мање од или једнако 1,3 × 10 л \/ с;
Патентирану склоп паковања повећава заптивање вентилске телесне везе и одржава стабилне перформансе под вакуумским притиском.
Режим погона и тип
Тип рада:
Ручно тип: Применљиво на ДН 32- ДН300, обртни момент мање или једнак 10н · м, подржава инсталацију са више станица;
Пнеуматски тип: компримовани ваздушни погон ({0}}. 4 ~ 0,7МПА), отварање и затварање време мање или једнако 3 секунде, подржава јединствени \/ двоструки начин двоструког дјеловања и искључивање хитних двоструког дела;
Електрични тип: Интегрисана контрола ПЛЦ-а, погодна за ДН {{0}} ДН5000 ултра-калибра вакуумске цевоводе, са отпором на притисак 1.0МПА.
Посебна структура:
Функција само-закључавања: плоча вентила се аутоматски закључава у положају за отварање и затварање, може да издржи 0. 3МПА гасни притисак и спречава премештање вибрације;
Двосмјерни дизајн за бртвљење: Заптивач осовине вентила доноси компензацију структуре за изоловање упада упада спољне атмосфере и осигурава да је вакуумска диплома мања од или једнака 1,3 × 10 ^ -5 па.
Спецификација вакуум лептира Спецификација вентила
| Распон величине | 2 "~ 28", ДН50 ~ ДН700 |
| Глумачки режим | Двоструко глума, пролећни повратак (појединачна глума) |
| Радни притисак | 1.6МПА |
| Притисак на ваздуху | 2,5 до 8 бара |
| Угао ротације | 90 степени ± 4 степена |
| Време активирања | 1 ~ 2 секунде у 8. 0 Бабор ваздушни притисак |
| Телесни материјал | СС304, СС316, СС316Л |
| Применљиви медији | Контрола воде, ваздуха, гаса, уља, течности |
| Примена | Вода и отпадне воде, ултра чиста вода, десалинација, хемијска, текстилна, фармацеутска, целулоза и папир |
| Опционални додаци | Намур соленоидни вентил, Лимит прекидач, ФРЛ, Позиционирајте индикатор, ручни уређај |

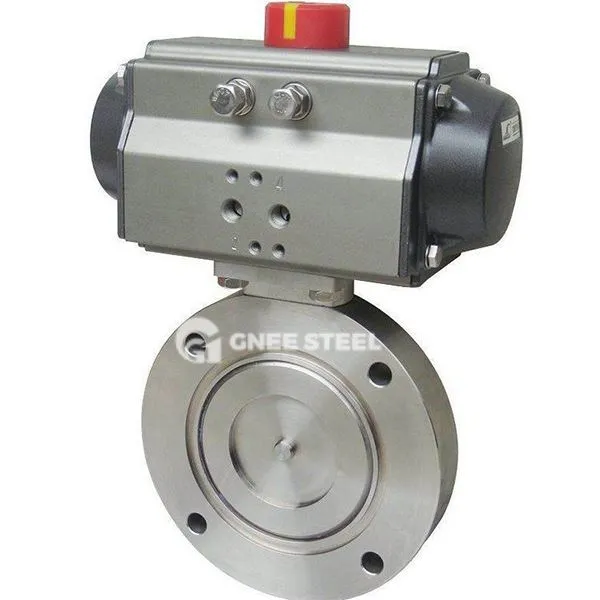

Вакуум лептир вентил
Предности
Високо проток Ефикасност: Коефицијент отпорности на протоку је мањи или једнак 0. 1 у потпуно отвореном стању, а проводљивост је боља од вентила истог нивоа;
Отпорност на топлоту и корозију: Материјал за тело вентила може се одабрати између 304\/320Л нерђајућег челика (хлоридних корозија отпорна), а вентил за лептир у флуорину је погодан за јаку кисели медиј;
Брзи одговор: пнеуматски тип подржава контролу електромагнетног преокрета и време за искључивање у хитним случајевима је мање од или једнако 0. 5 секунди.
Апликације
Производња полуводича: Вакуумска опрема Контрола протока ваздуха (потребна брзина цурења мања или једнака 1 × 10 ^ -6 па · л \/ с);
Фармацеутска индустрија: Вакуумски систем за замрзавање сушара, погодан за ЦИП \/ СИП процес чишћења и стерилизације;
Енергетска поља: ТРТ ГЛАВЉЕНИ СИСТЕМ ЗА РЕБУЛЕ ГАС, отпоран на димну гас високих температура (мање или једнако 300 степени);
Инжењеринг заштите животне средине: Цевовод за пречишћавање отпадних гаса како би се спречило депоновање честица и неуспех за бртвљење
