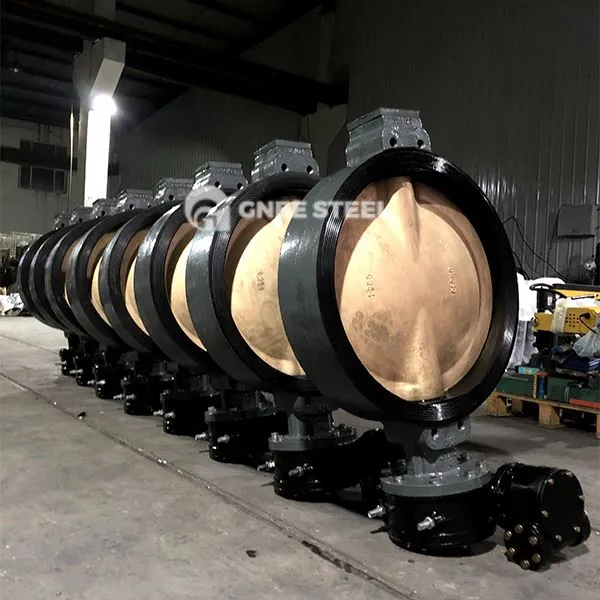

Полуврсни вентил за лептир

Полу-лука Лептир вентил је лептир вентил који повезује прирубницу цеви кроз вијке за студице. Тело вентила је дизајнирано са структурама лука (кроз рупе или кроз рупу унутрашњим навојима) са обе стране, што је прикладно за инсталацију и учвршћивање и погодно за прикључак типа стезаљке. Широко се користи у контроли течности под условима средње и ниског притиска.

Структурне карактеристике:
Дизајн луга: ојачати структуру тела вентила, смањити утицај стреса цевовода на перформансе заптивања вентила и погодан је за честе сценарије отварања и затварања;
Структура плоче лептира: Усвојити трослојни композитну структуру (као што је челик легура + изолациони слој + нехрђајући челик) за побољшање отпорности на температуру и отпорност на деформацију;
Тип заптивања: опционално мекан заптивач (гума \/ ПТФЕ) или тврди печат (метална облога), ниво цурења може доћи до нивоа АНСИ В.

Принцип рада и предности перформанси Отварање и завршни механизам

Плоча лептира може постићи ротацију од 90 степени кроз принцип полуге или погонског уређаја и брзо управљајте медијумом и искључивањем (отварање и затварање времена мање или једнако 3 секунде);

Дизајн двоструке ексцентричне или трокреветне ексцентричне структуре смањује трење површине заптивања и продужава радни век.
Основне предности

Отпорност на притисак и температуру: Применљиви распон притиска је до ПН10 ~ ПН16 (класа 150 ~ 300), покривеност температурама је -20 дипломирани до 250 степени (тврди бртл се може продужити на 600 степени);
Низак отпор протока и висока ефикасност: дебљина лептир плоче је оптимизована, а губитак притиска је мањи или једнак 0. 05мпА када је потпуно отворен, што је погодно за велике проточне цевоводе;
Једноставно одржавање: структура лука поједностављује процес растављања и монтаже и подржава онлајн замену заптивног прстена.



полуврсни вентил за лептир



Апликације
Хемијска индустрија: За превоз корозивних медија као што су сумпорна киселина и течни алкални, седишта ПТФЕ вентила и тела вентила од нехрђајућег челика;
Систем за пречишћавање воде: ДН50 ~ ДН2000 Уредба о мрежи за водоснабдевање, меко бртве (ЕПДМ \/ НБР) су погодни за превенцију цурења;
Бродови и енергија: Системи морског горива и водостаја за хлађење воде морају бити у складу са ЈИС \/ АНСИ стандардима.
Одабир и тачке одржавања
Параметри избора
Тип заптивача: тврде бртве (волфстен карбидно прскање) су пожељни за медије које садрже честице, а меке бртве су опционе за чисте течности;
Режим погона: Гарнитура или пнеуматски уређај се препоручује за ДН већу или једнаку 300, а ручна операција ручица није обавезна за ДН <300;
Прилагођавање материјала: 316Л Тело вентила + замрзавање је изабрано за корозивно окружење, а ВЦБ + Хард Легура се користи за пару на високом температуру.
Спецификације одржавања

Проверите да пре утоваривачи на предмете сваке четвртине да бисте спречили пропуштање лабаве и прирубнице;
Шупљина вентила треба да се очисти сваких шест месеци за средње честице које садрже да би се избегло џем за плочу лептира;
Циклус подмазивања: Додајте масноћу високог температуре на стабљику вентила на сваких 12 месеци (применљиво на веће или једнаке радном радном стању од 150 степени).
