Опис вентила од нехрђајућег челика Опис лептира
Лептир од нехрђајућег челика је вентил од нехрђајућег челика (као што је 304, 316Л итд.), Који је повезан на цевовод кроз прирубницу или прикључак на прирубницу и користи плочу лептира у облику диска да се ротира око осе и да се утврди отварање и затварање регулације средње или протоке. Његове основне компоненте укључују:
Тело вентила и лептира: Материјал од нехрђајућег челика омогућава отпорност на корозију, плоча лептира је структура у облику диска, а угао ротације је обично 0 ~ 90 степен.
Структура за бртвљење:
Софт заптивка: нитрилна гума, политетрафлуороетилен (ПТФЕ) итд. Погодно за ниску температуру (-20 диплому ~ 150 степени) и не-корозивне медије.
Чврсти печат: Метал до метала (као што је челик легура, стеллитна легура), висока температура (мања или једнака 550 степени) и висок притисак (мањи или једнак 16 бара).
Режим погона: Подржава приручник, електрични, пнеуматски или пренос зупчаника глиста.
Спецификација вентила од нехрђајућег челика
| Режим | Уписати | Карактеристике | Апликације |
|---|---|---|---|
| Режим погона | Лептир без нехрђајућег челика | АНГУЛАР-ТРЕТ ЕЛЕЦТРИЦТ (0 ~ 90 степени ротација), подржава даљински управљач, а пречник може достићи ДН1000. | Велики проточни индустријски системи (попут паре високе температуре) |
| Пнеуматски вентил лептира од нехрђајућег челика | Вођен пнеуматским актуатором, има брзу брзину одзива и погодан је за запаљиво и експлозивно окружење. | Хемијска и енергетски поља | |
| Ручни вентил за лептир од нехрђајућег челика | Ручни точак или руковање руковањем, једноставна структура и ниска цена | Средњи и ниски то цевоводи (као што су третман воде) | |
| Режим за бртвљење | Мулти-слојни метални чврсти печат лептир вентил | Трострука ексцентрична структура, метално-метално бртва, отпорна на медиј за хабање и честице | Висока температура и висок притисак (као што је металургија, струја) |
| Меко заптивач лептир вентил | ПТФЕ или гумене бртве, низак ниво цурења (АНСИ класа ВИ). | Храна и фармацеутски чисти системи |

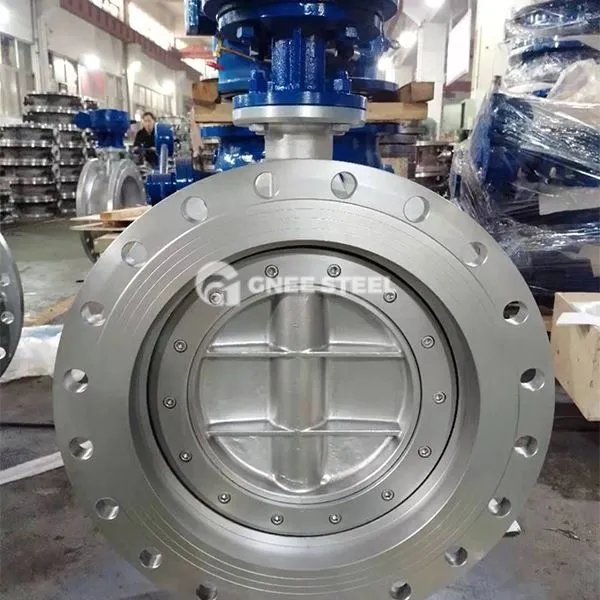

Лептири од нехрђајућег челика
Поени за избор
Радни параметри:
Притисак: Конвенционални модели издрже притисак од 1. 0 ~ 1.6МПА (ПН10 ~ ПН16) и модели високог притиска могу доћи до 16 траке.
Температура: мекани бртве су погодни за -20 степен ~ 150 степени, а тврде бртве могу достићи 550 степени.
Средња адаптација: Корозивни медији захтевају 316Л нерђајућег челичног челичног терена.
Течност која садржи честице су пожељно тврде бртве или вишеслојне металне бртве.
Режим погона:
Електрично или пнеуматско је изабрано за сценарије даљинског управљача, а приручник је погодан за низак притисак и мали пречник.
Препоруке за одржавање
- Инспекција за бртвљење: Проверите хартије од тврдих бртве сваке 2 године и замените меке бртве сваке 1 ~ 2 године.
- Подмазивање и одржавање: попуните стабљике и преносе вентила са мастима са високим температурама на сваких 6 месеци.
- Спецификација рада: Избегавајте присилну ротацију већа од 90 степени да бисте спречили деформацију плоча лептира.
