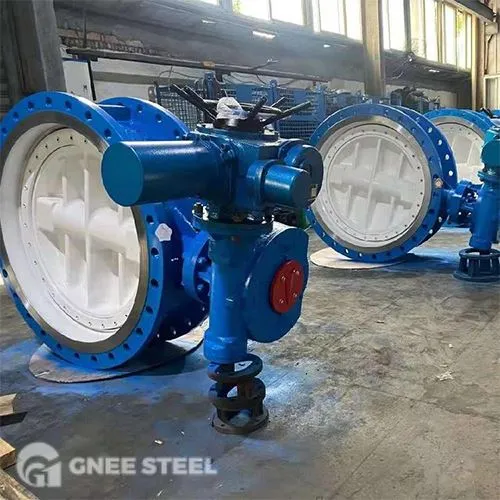

Средишња линија заптивање лептирног вентила Опис
Средњи линијски заптивни вентил Лептир је врста симетричне структуре са средњим линијама, чија је стабљика, чија је стабљика осовина, средином плоча и вентилска линија линије, а кроз окретање лептир плоче за постизање цевовода. Кроз ротацију плоче лептира за постизање цевоводног подешавања и подешавања протока, углавном се ослања на меко заптивно материјале (као што је гума, политетрафлуороетилен) или композитну заптивна структура за постизање медијске баријере, погодна за воду, гас и слаб систем корозивног течности.
Структури
Основне компоненте:
Тело вентила: израђено од дуктилног ливеног гвожђа, нехрђајући челик и други материјали, проток је дизајниран као право на смањење отпорности на проток.
Плоча лептира: округла или овална структура диск, фиксна веза са стабљиком вентила, материјал који одговара тијелу вентила (као што је дуктилна ливена гвожђе обложена гумом).
Прстен за бртвљење: Обично гума (нитрилна гума, ЕПДМ) или политетрафлуороетилен (ПТФЕ), уграђен у тело вентила или ивицу плоче лептира, формирајући еластични заптивни интерфејс.
СТЕМ: Кроз средиште лептир плоче, кроз ротацију отварања и затварања лептира, материјал треба да буде отпоран на корозију (као што је нерђајући челик 304/316).
Помоћни дизајн:
Стезана веза: прирубница за причвршћивање, компактна структура, погодна за сценарије ограничених простора.
Двоструке компоненте за бртвљење (неки модели): Као што је поменуто у компонентама за бртвљење патентне технологије ", кроз суперпозицију заптивача или опруга да надокнаде хабање и суза, да побољшају поузданост затварања.
Гнее центар за бртвљење Лептир вентил
Апликације
Општински инжењеринг:
Системи за снабдевање водама и одводњавањем (водене биљке, постројења за пречишћавање канализације), мреже цеви за пожарне цеви, контрола смера тока воде.
Индустријска поља:
Петрохемијски (слаби корозивни медији), електрична енергија (циркулација воде за хлађење), храна и фармацеутски (асептични течни цевоводи).
Посебни захтеви:
Модели типа стезалице су погодни за уске сцене, као што су бродови, подземни цевовод.
Предности
Једноставна и економична структура:
Број ниских компонената, ниски трошкови производње, одржавање само захтева замену заптивача.
Отпор ниског протока и брзи одговор:
Нема ометања проточног пута када је потпуно отворен, низак губитак протока; Пнеуматски модели могу се контролисати у року од 1 другог времена отварања и затварања.
БИ-ДИМЕРАЛНА БОЛЕЗА САБИЛА:
Симетрични дизајн средишње линије врши силу са обе стране прелазне плоче лептира, подржавајући двосмерни прекид (посебно гумене моделе)
