Опис тродијелног кугличног вентила
Тродијелни куглични вентил је вентил са трочланом структуром сплитског вентила. Схвата отварање и затварање контроле медијума ротирањем лопте. Има предности практичног одржавања и поузданог заптивања. Широко се користи у контроли течности у индустрији нафте, хемијске, снаге и прехрамбене и хране.
Основна структура и принцип рада
Сплит дизајн:
Композиција тела вентила: Боди средњег вентила и вентил покрива обе стране повезане су вијцима, што је прикладно за демонтажу, чишћење и замену делова.
Структура за заптивање: лопта и седиште вентила су направљени од еластичних материјала (као што су ПТФЕ, ЕПДМ) или металне тврде бртве, а ниво цурења је мањи од 10 ппм.
Режим погона:
Тип рада: Подржава приручник, пнеуматско (са ЦП серијским актуаторима) или електрични погон за испуњавање потреба за отварањем и затварањем у различитим условима рада.
Угао ротације: Лопта се може у потпуности отворити или у потпуности затворити ротирањем 9 0, са кратким временом одзива (0,5 ~ 5 секунди).
Принцип рада:
Стабљика вентила покреће лопту да се ротира. Када је рупа са лоптом усклађена са нафтовод, средњи токови и када је вертикално, потпуно је одсечено.
Када пнеуматски вођени, компримовани ваздух ({0}}. 4 ~ 0,6 МПа) гура клип за покретање да би се постигла брза контрола.
Спецификација троделних кугличних вентила
|
Назив |
Пнеуматски тродијелни куглични вентил |
|
Модел |
К611Ф -16 П ДН40 |
|
Материјал |
нехрђајући челик |
|
Температура |
-20 ~ 140 степен |
|
Применљив медијум |
Вода, гас, уље |
|
Притисак |
1.6МПА |
|
Бренд |
Гнее |
|
Место порекла |
Хенан, Кина |

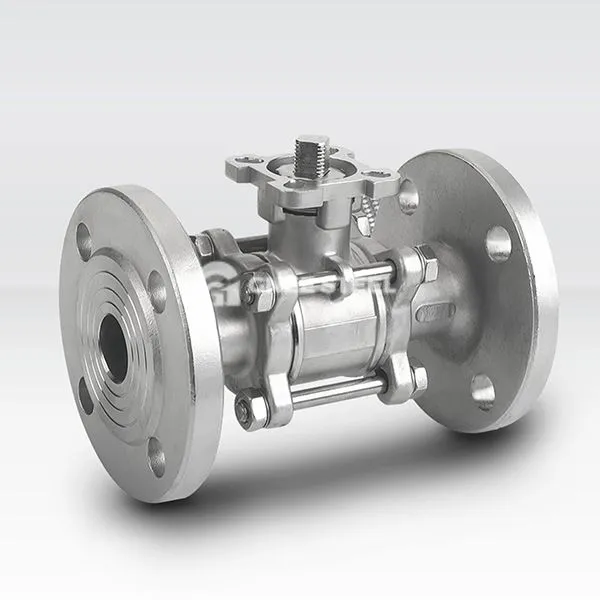

Тродијелни куглични вентил
Примена
Контрола индустријске течности:
Нафта и природни гас и дистрибуција протока у петрохемијским цевоводима.
Систем паре високих температура (отпорност на притисак до ПН40, температура мања од 350 степени).
Чист и санитарни систем:
Производне линије хране и пића (као што су пуњење млека и сока) користе се у органу од нехрђајућег челичног вентила.
Изолација анти-загађења растварача високих чистоћи и течних лекова у фармацеутској опреми.
Специал Медиа Сценариес:
Сигурна контрола опасних гасова као што су кисеоник и водоник пероксид (потребан антистатички дизајн).
За цевоводе за преношење високо корозивних медија (као што су хлороводонична киселина и сумпорна киселина) су одабране у потпуности обложене ПТФЕ вентил.
