Вафер Лептир вентил са пнеуматским опис актуатора
Ватер Лептир вентил са пнеуматским актуатором је вентил који се може брзо отворити и затворити ротирањем диска вентила који је вођен компримованим ваздухом. Погодан је за цевовод са ограниченим простором и високом фреквенцијом. Широко се користи у контроли и изолацији протока у пољима хемијске, енергије, хране итд.
Основна структура и принцип рада
Образац за вентил и облик вентила:
Десигн вафера: Тело вентила је стегнуто између прирубница цеви по вијцима, са компактном структуром и штеди простор инсталације.
Плоча вентила и печат: Лептир плоча усваја структуру у облику диска, а материјал за бртвљење може бити нитрилна гума (НБР), флуороруббер (ФКМ) или метални чврсти заптивач како би задовољили потребе различитих медија.
Пнеуматски актуатор:
Двоструко дјеловање / једно-дјеловање: Двоструко дјеловање актуатора ослањају се на двокреветни погон ваздуха, а једнолична актуатора опремљена су функцијом опруге ресетовања (аутоматски се затвара када се изгуби ваздух).
Режим погона: мењач зупчаника (на серији) или Сцотцх виљушкар (серија СЦОТЦХ), излазни обртни момент до 10 ~ 5000 Н · М, погодно за ДН15 ~ ДН1200 калибар.
Принцип рада:
Извор ваздуха ({0}}. 4 ~ 0,6 МПа) пребацује смер кроз магнетни вентил, гура клип покретача да крене и покреће плочу лептира да ротира 90 степени да би се постигло потпуно отварање или потпуно затварање.
Механизам за бртвљење: Централна линија Еластична бртва (мекана бртва) или три ексцентрична метална бртва, ниво цурења мањих од 10 пп
Валер Лептир вентил са спецификацијом пнеуматских актуатора
|
артикал |
вентил |
|
Примена |
Марине, петрохемијске биљке, постројења за одвајање ваздуха |
|
Величина порта |
ДН 20- ДН300 |
|
Гаранција |
2 године |
|
Место порекла |
Кина |
|
Број модела |
Бтвц004 |
|
Моћ |
Ручно, хидраулично, пнеуматски, електрични |
|
Температура медија |
Средње температура, нормална температура |
|
Структура |
Тип вафера |
|
Медији |
Уље, морска вода, корозивне течности |
|
Прилагођена подршка |
ОЕМ, ОДМ, ОБМ |

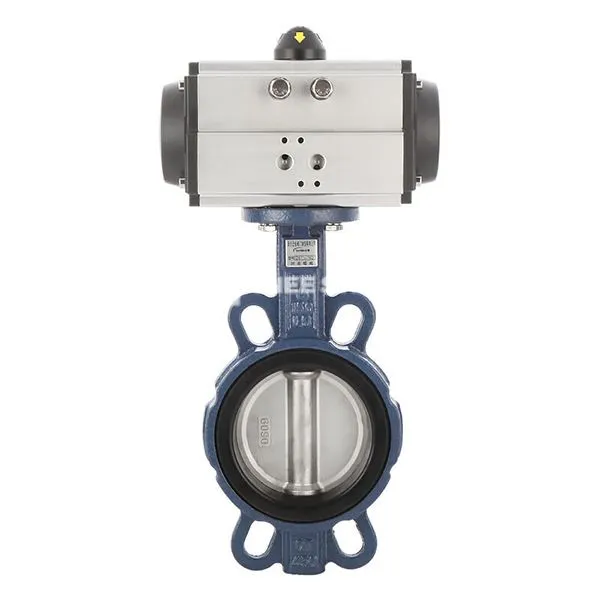

Валер Лептир вентил са пнеуматским актуатором
Апликације
- Индустријска аутоматизација:
Брзо искључење цевовода материјала у хемијским реакторима.
Уредба о протоку паре у термичким мрежама, издржати високу температуру и висок притисак.
- Чисте и хигијенске системе:
Асептична средња контрола хране и пића за пуњење (користећи ордисане од нехрђајућег челичног вентила).
Изолација отпорна на пропуштање растварача и емулзија у фармацеутској опреми.
- Заштита животне средине и енергетике:
Честици за отпадне гасове отпада у димним гасним системима, са дизајном тврдог бртвирања отпоран на хабање.
ЕЛУЦТНИ ДИСКОННЕКЦИЈА ЛНГ ТАНКНИХ ИЗМЕНАТА, ПОДРУЧЈЕВО УСЛОВИ СЛОВЕМАТЕР (-196 диплома).
