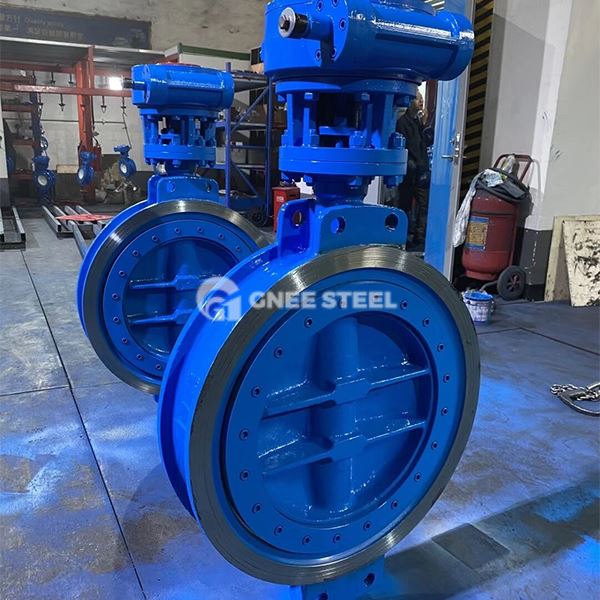

Опис варијабилног ексцентричног лептира
Променљиви ексцентрични лептир вентил постиже динамичне промене у ексцентричности кроз јединствени дизајн стабљике. Његова основна карактеристика је структура стабљике са три секције:
Секције осовина на оба краја стабљике су концентрични, а средишња линија средњег дела осовине одступа од осе оба краја одређеном растојањем (тј. Једна ексцентричност);
Плоча лептира је уграђена на средњем осовини, а када је вентил у потпуно отвореном положају, представља двоструку ексцентричну државу и када је затворено, пребацује се на јединствену ексцентричну државу.
Ова структура оптимизује контакт путању површине за бртвљење и смањује губитак трења кроз аутоматско прилагођавање механичке ексцентричности.
Спецификација варијабилног ексцентричног лептира Спецификација вентила
|
Номинални притисак |
Пн6, пн10, пн16, пн25, пн40, цласс150, цласс300 |
|
Величина |
ДН100 на ДН4000 / 4 "-160" |
|
Возити се |
Ручни мењач, Гарнитура за црва, пнеуматски, хидраулични, електрични итд |
|
Прикључак |
Прирубница, заваривање, вафло |
|
Температура |
-29 степен до 80 степени |
|
Средњи |
Ваздух, вода, морска вода, канализација, уље, гас итд |
Карактеристике
| Услови | Променљив ексцентрични лептир вентил |
|---|---|
| Контрола трења | Двоструко ексцентрични отвор смањује трење, јединствено ексцентрично затварање постиже губитак ниског притиска, а свеобухватно трошење се смањује за више од 30%; |
| Поузданост заптивања | Динамично Ексцентрично подешавање чини да је површина заптивене равномерно наглашена, а брзина цурења је мања или једнака 0. 01% (боља од традиционалне јединствене / двострукој ексцентричној структури); |
| Применљиви услови рада |
Средњи низак притисак (пн10 ~ пн25), собна температура до средње високе температуре (-20 дипломираног диплома), чисто или са медијима микро честица; |
| Трошкови одржавања | Стопа хабања заптивна површина се смањује, а период одржавања се продужава на више од 5 година (око 2-3 година за конвенционалне лептир вентиле) |
Апликације
Петроцхемиал: Контрола протока корозивних медија у опреми за рафинирање нафте (потребно је да се усклади са средством за легуре отпорно на корозију);
Систем за пречишћавање воде: Двосмерни прекид воде за пречишћавање канализације постројења, погодна за канализационе медије које садрже суспендоване честице;
Енергија и снага: Уредба о парним цевоводима (тип металне бртве може да издржи високу температуру од 250 степени).
Гнее променљиво ексцентрични лептир вентил
