Сингле Еццентриц Вафер Лептир Опис
Појединачни ексцентрични лептир вентил је вентил који покреће плочу лептира да се ротира ротирајући стабљика вентила како би се постигао медиј о искључивању или протоку. Његова јерска карактеристика је да има осовину вентила одступа од средишта лептир плоче, формирајући једну ексцентричну структуру, која ефикасно распршује истиску између плоче лептира и седишта вентила.
Структурални
Тело вентила: цилиндрични дизајн, кратка аксијална дужина, уграђена плоча лептира, углавном израђена од нерђајућег челика, карбонског челика итд.
Плоча лептира и вентила: Лептир плоча је у облику диска, учвршћена на стабљику вентила, а стабљика вентила је ексцентрично постављена за оптимизацију печата.
Структура за бртвљење:
Прстен за бртвљење може се поставити на плочи лептира (мекани материјал као што је политетрафлуороетилен), а заптивање се постиже еластичном деформацијом;
Или седиште вентила у облику слова З облика дизајнирано је на телу вентила, ослањајући се на средње притисак да помогне заптивку.
ВАФЕР веза: вентил је директно стезање између прирубница цеви по вијцима, а структура је компактна.
СПЕЦИФИКАЦИЈА СПЕЦИФИКАЦИЈЕ СПРЕМЕНЕ СПЕЦЦЕНТРИЈТЕ
Спецификације и димензије
- Номинални пречник (ДН): Уобичајени опсег је ДН50 ~ ДН1200;
- Ниво притиска (ПН): обично ПН6 ~ ПН25;
- Применљива температура: Тип меког бртве је генерално -20 степен ~ 150 степени, а тип металне бртве може се прилагодити већим температурама.
Карактеристике
Структурне предности
Мала величина, лагана тежина, једноставна за инсталирање и одржавање;
Једноставан за рад, потребно је само ротација од 90 степени да се потпуно отвори / затвара.
Карактеристике перформанси
Добро заптивање: кроз еластични седиште вентила или помоћно средство за заштиту средњег притиска, може се прилагодити различитим условима рада;
Отпорност на ниски проток: Линеарни однос између отварања плоча лептира и проток је добар, а перформансе прилагођавања је одлично;
Издржљивост: Двоструко ексцентрични дизајн смањује гребање између плоче лептира и седиште вентила и продужава радни век.
Ограничења
Једна ексцентрична структура и даље има гребање током процеса пребацивања. Важећи сценарији су слични онима концентричног лептираног вентила. Двоструке / троструке ексцентричне врсте потребне су за високу температуру и висок притисак.

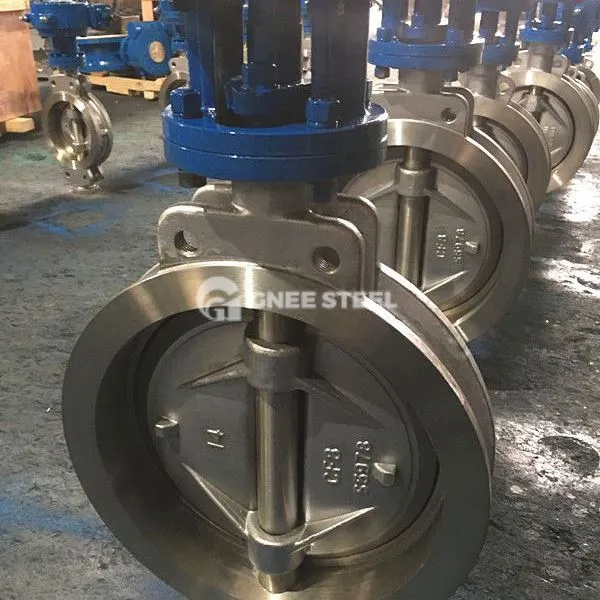

Гнее Сингле Еццентриц Вафер Лептир
Примена
Индустријски цевоводи: Контрола течности у петрохемијској, електричној енергији, металургији и другим областима;
Системи зграда: средња уредба о водама / гасу у водоснабдевању и одводње, ХВАЦ;
Заштита животне средине и пречишћавање воде: Контрола протока у постројењима за пречишћавање отпадних вода и пумпних станица;
Храна и медицина: Санитарни дизајн је погодан за чист средњи превоз.
Која је разлика између јединственог ексцентричног ливеза за вентил за лептир и двоструког ексцентричног петеља петеља?
1. Структурне разлике
Ексцентрични дизајн
Појединачна ексцентричност: Само Акис вентила одступа од средишта лептир плоче, тако да горњи и доњи крајеви плоче лептира и контактна површина седишта вентила растјерају притисак, али не може у потпуности елиминисати трење током процеса пребацивања.
Двострука ексцентричност: На основу јединствене ексцентричности, Акис стављача вентила одступа од центра вентила (формирајући две ексцентричне удаљености), а плоча лептира може брзо да одвоји од седишта вентила након отварања, значајно смањујући трење.
Структура за бртвљење
Појединачна ексцентричност: Мекани бртве (попут гуме, политетрафлуороетилена) се углавном користе и еластична деформација се ослања на постизање заптивања.
Двострука ексцентричност: Компатибилна је са меким бртвама или металним бртвама (као што је нехрђајући челик, карбид), од којих је последњи отпоран на високе температуре и има дужи живот.
2 Поређење перформанси
| Услови | Сингле ексцентрични платни лептир | Дупли ексцентрични валер лептир вентил |
|---|---|---|
| Трење и хабање | Још увек постоје огреботине и очигледно трошење између плоче лептира и седиште вентила. | Лептир плоча брзо оставља седиште вентила, а трење је увелико смањено. |
| Отпорност на притисак | Погодно за низак притисак (ПН6 ~ ПН16) | Може да издржи виши притисак (пн16 ~ пн25) |
| Температурни опсег | Тип меког бртве је углавном мањи од или једнак 150 степени | Метални затворени тип може достићи преко 400 степени |
| Поузданост заптивања | Ослањајући се на еластичну деформацију за печат, захтев за затварање положаја је низак | Заптивање положаја (линијски контакт), затварање захтева прецизно позиционирање |
3. Пријавни сценарији
Појединачни ексцентрични платни лептир: Погодан за низак притисак, нормалну температуру и чисте средње услове, као што је третман воде, грађевински водовод и одводњавање, ХВАЦ систем.
Двоструки ексцентрични платни лептир: Погодан за индустријске сценарије са високим температурама, високим притиском или медијумом који садржи честице, као што су петрохемијска, електрична енергија и металуршка индустрија.
4. Препоруке за избор
Приоритете Јединствено ексцентрично: Када је трошак осетљив, медијум је нерозиван и услови рада су стабилни.
Приоритете Двоструко ексцентрично: Потребно је да се прилагодите тешким радним условима као што су често отварање и затварање, висока температура и великим притиском или дугом веком.
