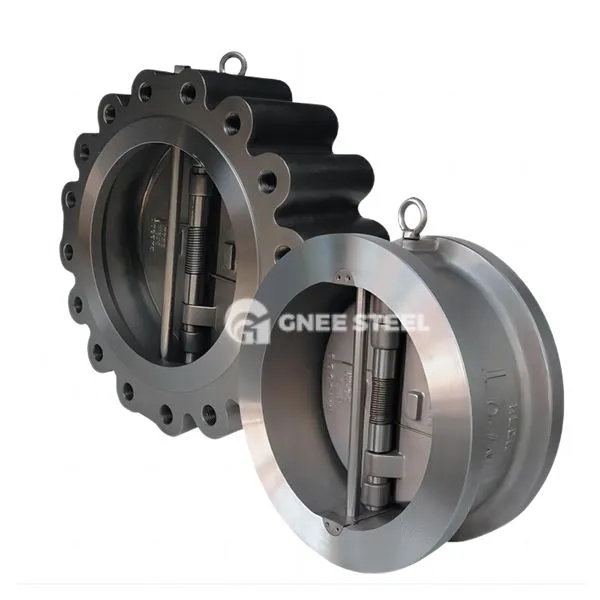

Дуал диск Цхецк вентил

Провјери двоструког флека је вентил који контролише једносмјерни проток медија кроз структуру двоструког преласка. Дизајниран је да смањи хидраулични шок и погодан је за велике и средње пречне цевоводне системе.

Основне структурне карактеристике

Дизајн двоструког флома: Два симетрична дискова у облику диска ротирају се око игле у седишту вентила. Диск се брзо затвара током обрнутог тока (време затварања мање или једнако 0. 3 секунде) да би се смањило ефекат воденог чекића;

Компактни изглед: Структура везе типа стезаљке чини своју дужину само 1\/4 ~ 1\/8 традиционалне вентила за проверу прирубнице, а тежина се смањује за 30% ~ 50%, што је погодно за сценарије ограничених простора;

Образац за бртвљење: Површина диска може се заварити са тврдом легуром или прекривени ПТФЕ премазом, а ниво цурења достиже АНСИ класу ВИ.


Величина: 2 "- 32"
Материјал: ливено гвожђе, дуктилни гвожђе, ВЦБ, ЦФ8, ЦФ8М, ЦФ3, ЦФ3М итд.
Дизајн и производња СТД.: АПИ594, АСМЕ Б16.34, АПИ 6Д, ЈИСБ 2074- ЈИСБ2084, БС1868
Прирубница АСМЕ Б16.5, АСМЕ Б16.47, ЈИСБ 2212- ЈИСБ2214, ДИН 2543-2550
Лице у лице СТД.: АСМЕБ16.10, АПИ 6Д, ЈИСБ2002, ДИН3202, ЕН558
Тест Стандард: АПИ598, АПИ 6Д ЈИСБ2003



Дуал диск Цхецк вентил



Избор и инсталацијске спецификације
Кључне тачке за избор
Подударање материјала: За корозивне медије, користите 316Л Вентил од нехрђајућег челика + ПТФЕ обложени вентил; за парни цевоводи високих температура (мање или једнако 425 степени), користите Цхроме-Молибден Стеел; Прилагођавање притиска: за системе ниског притиска (мање или једнако 1,6МПА), прво користите врсту ливе; За окружења високог притиска (веће од или једнака 6,4МПА), користите вентилиране вентилне вентиле повезане са прирубницом.
Захтеви за инсталацију

За инсталацију хоризонталног цевовода, тело вентила мора бити означено са стрелицом протока како би се осигурало да је у складу са правцем протока медија;
Вентили велике пречнике (ДН већи од или једнак од 300) захтевају независне оквире подршке како би се избегло одступање диска вентила проузроковано стресом цевовода.
