Опис вентила за природну гас
Провјери природног гаса је кључни уређај за осигурање једносмјерног тока медија на цевоводу природног гаса. Блокира повратни поступак да спречи оштећење опреме и несигурности. Широко се користи у цевоводима на даљину, бензинским станицама и системима крајњег корисника.
Основне функционалне карактеристике
Једносмјерна изолација: аутоматско отварање и затварање у зависности од средњег притиска, диска вентила се брзо затвара током обрнутог протока (време затварања мање или једнако 0. 5 секунди), а стандард цурења стиже до АНСИ класе ВИ;
Отпорност на притисак и корозију: Тело вентила је направљено од 3 0 4\/316 од нехрђајућег челика или легура, а ниво отпорности на притисак покрива класу 150 на класу 2500 (до 42,0МПА) и може да издржи корозивне медије, и могу да издрже корозивне медије;
Дизајн отпора ниског протока: Коефицијент отпорности на протоку Диск за љуљашку је мањи или једнак 0. 02МПА, а диск за подизање вентила је погодан за висок проток (већи или једнаки 15 м \/ с) услова.
Спецификација вентила за природним гасом
|
Оцена притиска
|
ПН1.6МПА - ПН45МПА (Цласс150ЛБ на цласс1500лб)
|
|
Величине вентила
|
ДН 15- ДН1200 \/ (1 \/ 2-48 ")
|
|
Повезивање формата
|
Прирубница, тип заваривања, нит
|
|
Материјал за вентил
|
А182, А350, А351, А352, ЛЦ1, ЛЦ2, ЛЦ3, ЛЦБ, ЛЦЦ, ЛФ2, ЛФ3, ЛФ5, ЛФ9, ЦФ3, ЦФ3М, ЦФ8, ЦФ8М, Ф304, Ф3016Л, Ф316, Ф316Л итд.
|
|
Радна температура
|
-46 степен, -101 степен, -196 степен, -253 степен
|
|
Режим вожње
|
Приручник, преношење зупчаника Бевел, електрични
|
|
Дизајн и производни стандарди
|
ГБ, ЈИС, АНСИ, ДИН, БС, хр итд.
|
|
|
Течни угљендиоксид, течни кисеоник, течни аргон, течни азот, течни хелијум, течни водоник, течни природни гас, течни амонијак, течни амонијак, течни хлор, течни хлор, течни нафтни гас, течни пропан, етилен, пропилен, метан, метанол, ектан, гас, метанол, ектан, гас, метанол, пропилен, метан, метанол, пропилен, метан, метанол, ектан, гас, метанол, ектан, гас, метанол, ектан, гас, метанол, ектан, гас, метанол, пропилен, метана
|

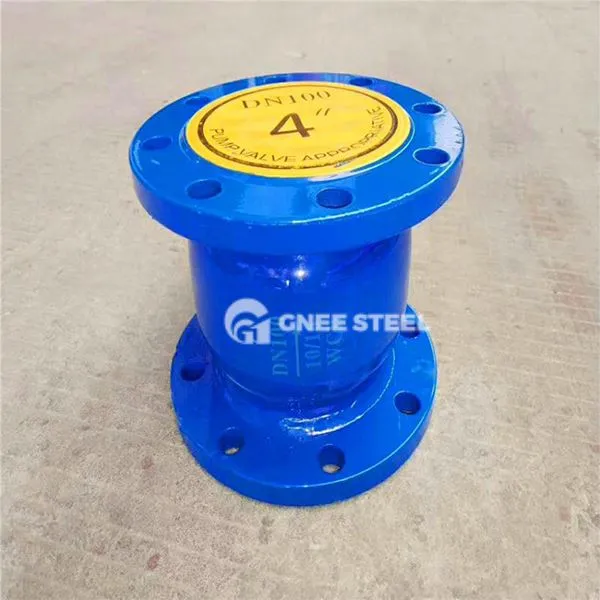

Провера природног гаса
Апликације
Систем цевовода на даљину
Вјентири за љуљање је уграђен на утичници компресорске станице како би се спречило гас високог притиска од повратка и оштећења јединице током гашења;
Потпуно заварене чековне вентиле користе се на дистрибутивној станици како би се прилагодили окружењу високог притиска 42МПА и смањење ризика од цурења.
Мрежа градског гасовода
Пролећни вентили са потпомогнутом се постављају низводно од оквира за регулисање притиска да би блокирао гас да се прође натраг у главни цевовод на крају корисника;
Вафер Цхецк Вентили су инсталирани на улазу индустријских и комерцијалних корисника да се прилагоде просторним ограничењима цевовода испод ДН50.
Посебни услови рада
316Л Тело вентила од нехрђајућег челика + криогени поступак лечења користи се за цевовод ниског температура (-162 степен) станице за пријем у ЛНГ;
Седиште вентила у Монелону седиште се користи за природни гас који садржи сумпор да би се одупријели хмес стресном корозији.
