Опис електричне провере вентила
Електрични вентил је проверавач који контролише отварање и затварање диска вентила кроз електрични актуатор. Има и једносмјерни функцију искључивања традиционалног вентила и могућност управљања даљинским аутоматизацијом електричног вентила. Њене основне функције укључују:
Анти-Средње повратни проток: Ослањајући се на заптивна структура диска вентила и седиште вентила како би се спречило обрнути проток медијума;
Интелигентно отварање и затварање: примање спољних сигнала (као што су ПЛЦ упутства) кроз електрични погон за постизање прецизног отварања и затварања вентила.
Основне компоненте
Тело вентила: Углавном усваја тродијелну конструкцију од нехрђајућег челика (насловница левог вентила + тело средњег вентила + прекривач десног вентила), који се причвршћују вијцима за побољшање заптивања;
Диск вентила: Дизајн или дизајн љуљања, површина за бртвљење је прекривена флуоропластичним / гуменим слојем, погодним за корозивне медије;
Електрични актуатор: Интегрисани мотор, уређај за пренос зупчаника, подржава 4 ~ 20МА сигнална или дигитална команда команде.
Принцип рада
Проток напријед: Средњи притисак притиска диск вентила отворен за омогућавање циркулације; Обрнути повратни проток или активно затварање: Електрични погоничи диску вентила за присиљавање затварања да блокира повратни ток (традиционални провјери вентили ослањају се на средње притисак и мртву тежину, док електрични вентили могу активно интервенирати).
Спецификација стручног вентила
| Део | Материјал | ЕН СПЕЦ. |
| Тело | Ливено гвожђе | А126 класа Б |
| Дуктилни гвожђе | А536 ГР. 65-45-12 | |
| Осовина | Нерђајући челик 410 | A276 S410 00 |
| Нерђајући челик 431 | A276 S431 00 | |
| Седећи прстен | ЕПДМ / НБР | |
| О-прстен | ЕПДМ / НБР | |
| Пуњење | ПТФЕ | |
| Бронза | B62 C83600 | |
| Стандард вентила | ||
| ИСО 5752 / БС5155 / БС ЕН 593 / МСС СП -67 / АПИ 609 | ||
| Тврста и оцена притиска | ||
| Радни притисак | 16Бар / 27.5Бар | |
| Притисак тестирања | Схелл: 24Бар / 37.5Бар | |
| Печат: 17.6Бар / 27.5Бар | ||
| Радна температура | -20 степен до 110 степени ЕПДМ седиште | |
| -10 степен до 80 степени НБР седиште | ||
| Погодни медији | Вода, нафта и гас | |
| Опис Производи | ||
| Величина | ДН 40- ДН1200 | |
| Прирубница | АНСИ Б 16.1, ЕН 1092, АС 2129 | |
| Лицем у лице | АНСИ Б 16.10; Ен 558-1 серија 20 | |
| Горња прирубница | ИСО 5211 | |
| Сродни производи | 1. Брадавице и утичнице у карбонски челични брадавице | 2 прирубнице |
| 3. Арматуре за заваривање угљеника челика | 4. Цеви | |
| 5. Фиттингс високог притиска | 6 вентили | |
| 7. ПТФЕ .ТХРЕД ТАПЕЛ | 8. Брасс фитинги | |
| 9. Диктилни арматуре за гвожђе | 10. Бакарни фитинзи | |
| 11. Гроовед фитинги | 12. Санитарне фитинге итд. | |
| Сертификат | БСИ, ИСО9001: 2008 | |
| Апликације | Свјежа вода, канализација, морска вода, ваздух, паре, храна, медицина, уља, алкали, соли итд. | |
| На располагању су цртежи или дизајни купца. | ||
| Пакет | 1. картони без палета. | |
| 2 Картонске кутије са палетама. | ||
| Или као захтеви купца. | ||

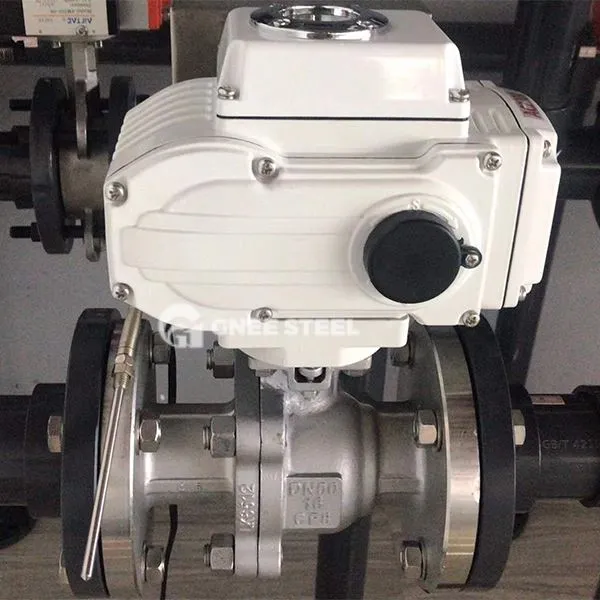

Електрични провјери вентил
Предности
Висока поузданост: Електрични актуатор може приморати диску вентила да се затвори, избегавајући неуспех традиционалног провера вентила због блокирања нечистоћа; ЛОНГ ЖИВОТ: Отпорност на корозију од нехрђајућег челика је боља од оне од ливеног гвожђа / карбонских челичних вентила.
Ограничења
Зависност од спољног напајања: Када је напајање искључено, треба се ослонити на сигурносну копију моћи или механичку структуру за одржавање функције; Високо трошак: Електрични актуатор и Сплит структура чине цену већу од обичних чекова вентила
