АПИ 602 прирубнички засуни су засуни са прирубничким прикључцима, који су најчешћи тип прикључка. Засуни са прирубницом су стабилни и поуздани када се користе у цевоводима, што их чини идеалним за апликације високог притиска. Механизам за отварање и затварање вентила са прирубницом састоји се од капије која се креће окомито на смер флуида. Засун се може потпуно отворити или потпуно затворити и није погодан за регулацију или пригушивање. Капија има две заптивне површине, које обично формирају клинасти облик, при чему угао клина варира у зависности од спецификација вентила, обично око 50 степени. Овај дизајн је погодан за медијуме са умереним температурама до 252 степена Фаренхајта.
АПИ 602 ковани засун Спецификација
| Стандард дизајна | АПИ 602. АСМЕ Б 16.34 |
| Табела притиска/температуре | АСМЕ Б16.34 |
| Лицем у лице Димензија | ВИХУНГ Стандард |
| Тестинг Стандард | АПИ 598 |
| Детаљи прирубнице | АСМЕ Б16.5 ДО 4", ДИН / БС ЈЕ ЈИС |
| Детаљи краја завареног споја | АСМЕ Б16.25 |
| Детаљи краја заваривања утичнице | АСМЕ Б16.11 |
| Детаљи завршеног краја | АСМЕ Б1.20.1 |
| Опсег величина | 1/2" - 4"(ДН15 - ДН100) |
| АСМЕ Цласс | Класа 150 до 4500 |
| Материјали | А105.ЛФ2.Ф5.Ф11.Ф22.Ф304/ Ф304Л.Ф316/ Ф316Л, Ф347.Монел |
| Тримс | Ф6а / Ф316 / Ф304 / Ф316Л / Ф321 / Ф51 / Ф55 / нцонел / Стеллед или Хардфацед |
| Крајеви | Крајеви прирубница, крај за сучеоно заваривање, крај за заваривање утичнице, крај са завртњима |
| Операција | Упутство |

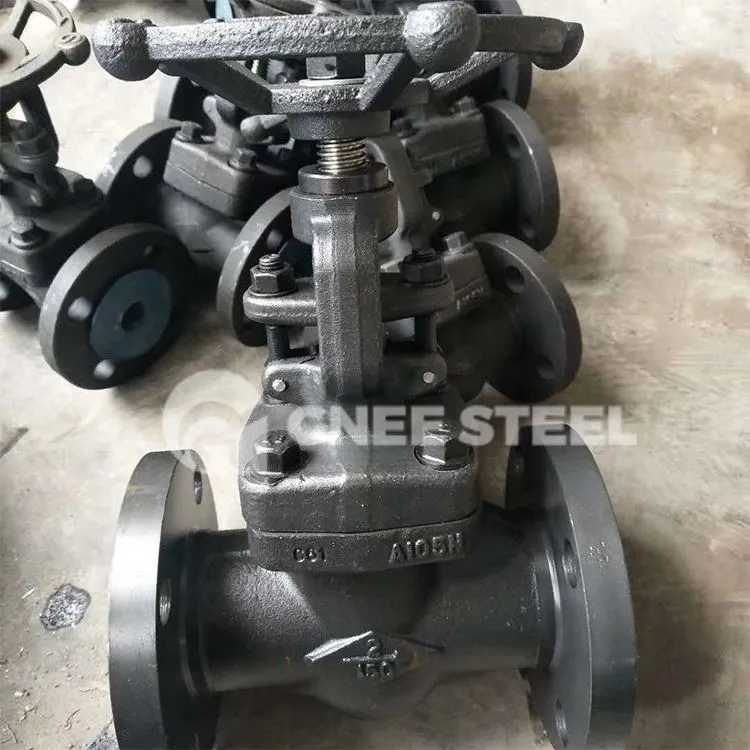

АПИ 602 вентил од кованог челика
Разлика између засуна од кованог челика и засуна од ливеног челика:
Квалитет засуна од кованог челика је супериорнији од квалитета засуна од ливеног челика. Они могу да издрже велике ударне силе, а њихова механичка својства као што су пластичност и жилавост су такође већа у поређењу са деловима од ливеног челика. Међутим, њихов називни пречник је релативно мали, углавном испод ДН50.
Засуни од ливеног челика имају релативно ниже оцене притиска, који се обично користе са номиналним притисцима као што су ПН16, ПН25, ПН40 и 150ЛБ-900ЛБ. Засуни од кованог челика имају веће оцене притиска: ПН100, ПН160, ПН320, 1500ЛБ-3500ЛБ, итд.
Ливени челик се углавном користи за производњу делова сложених облика које је тешко ковати или захтевају високу чврстоћу и пластичност. Ливење укључује течно обликовање, док је ковање процес пластичне деформације. Коване компоненте имају користи од побољшане унутрашње структуре, бољих механичких својстава и уједначене структуре зрна. Критичне компоненте често захтевају ковање због ових предности, јер ливење може довести до сегрегације ткива и структурних дефеката. Међутим, ливење остаје корисно за обликовање сложених облика где је ковање непрактично или скупо.
