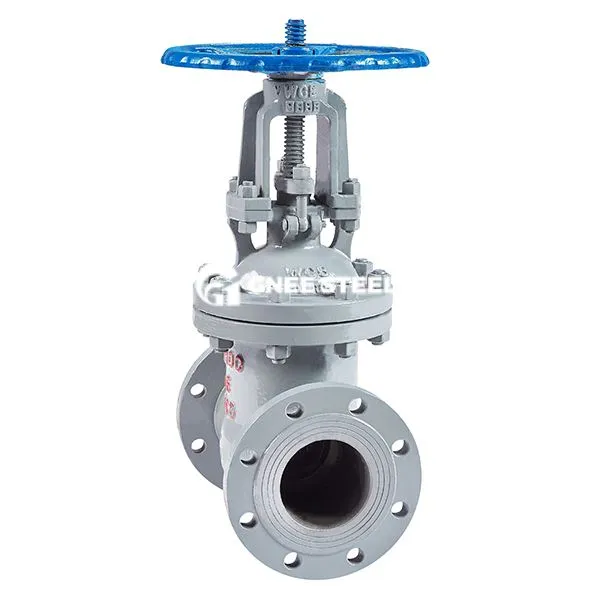

Ливени челични паралелни вентил

Основни параметри

Номинални притисак: обухвата ПН1.6 ~ 6.4 МПа (што одговара АНСИ 150 ~ 400 нивоа), важећи температурни опсег -29 степен ~ 600 степени, погодан за воду, паре, уље, природни гас и друге медије.
Распон пречника: Стандардни модели Подршка ДН15 ~ ДН1600, специјална прилагодба се може проширити на ДН1400 и више.
‌

Стандардне спецификације

Дизајн и производња: Слиједите стандард ГБ / Т 12234-2007, тело вентила је направљено од ливеног челика (као што је ВЦБ), структурална дужина је у складу са ГБ / Т 12221-2005 и прирубница се примењује у складу са ГБ / Т9113.
Тест за бртвљење: Према ГБ / Т 13927-2008, врши се верификација за бртвљење високог притиска да би се осигурало нула цурења.

Структурне карактеристике и предности перформанси

Основни дизајн

Образац капије: паралелна структура двоструког врата (једнократна капија или двострука капија), на површини за заптивање на површини за заптивање на бази и гвожђе на површини за заптивање, а отпорност на одећу и отпорност на хабање побољшава се више од 50%.
Конфигурација бртве: Метална-не-метал Композитни печат: као што је политетрафлуороетилен заптивач и нитрилна комбинација о-прстена у облику нитрила, која има и отпорност на корозију и еластичну бртву.
Печат самоотежања: Када се затвори, капија се притиска на седиште вентила средњем притиском да би се смањила зависност спољне силе.

Предности перформанси

Отпорност на ниски проток: пуни пречник равно кроз проточни канал, губитак притиска је само 1/3 историбарског заустављања за заустављање, погодан за велики проточни сценарији.
СПОСОБНОСТИ АНТИ-ФИРГЕ: Дизајн путања капије у капији Избјегава уношење чврстих честица, површина за заптивање није лако огребати или емитирати, а сервисни живот се продужава.
Флексибилан рад: Повећана структура стабљике (стабљика подизања) се подудара са трапезоидним навојним стабљиком, која подржава приручник, електрични или пнеуматски погон, а обртни момент и затварање се смањује за 30%



Ливени челични паралелни вентил



Апликације

Енергетијска и хемијска индустрија: парни наводи котла, високим температурама и реакторима високог притиска, издржите мање или једнаке услове од 600 степени. ‌

Транспорт нафте и гаса: природни гас и течни нафтни гасоводи, антикорозијски премази се користе за унапређење издржљивости када је сахрањен. ‌

Рударство и заштита животне средине: Окретници пумпе за суспензију, системи за обраду канализације, погодни за влакнасте или зрнасте медије. ‌

Тип заптивања селекције Тип:

ХАРД ПЛАТАЊЕ: Препоручује се употреба легура на површини или СТЛ премаза за тврде зрнате медије (као што су шљака и пепео). ‌

Софт заптивач: ПТФЕ или гумени бртве су пожељне за чисте медије (као што су вода и гас). ‌

Режим погона: електрични или пнеуматски модели изабрани су за честе сценарије рада (као што су режијски дизалице), подржавајући аутоматску контролу. ‌

Спецификације инсталације и одржавања

Захтеви за инсталацију Смјер и држање протока: Хоризонтална инсталација осигурава вертикално кретање капије, а стрелица тело вентила је у складу са правцем протока Медијума; Подземна инсталација захтева да се вентил добро бави и антикорозивним третманом. Затезање вијка: прирубнице прирубнице морају се равномерно дијагонално затегнути како би се спречило цурење проузроковано неравномерним силом на површини за заптивање.
Стратегија одржавања

Редовно очистите сенимент вентила и проверите да ли је ношење површине заптивања (замените ако пређе 1 мм).
Циклус подмазивања вентила је мањи или једнак 6 мјесеци, а масноћа отпорна на високу температуру треба користити у окружењима високе температуре
