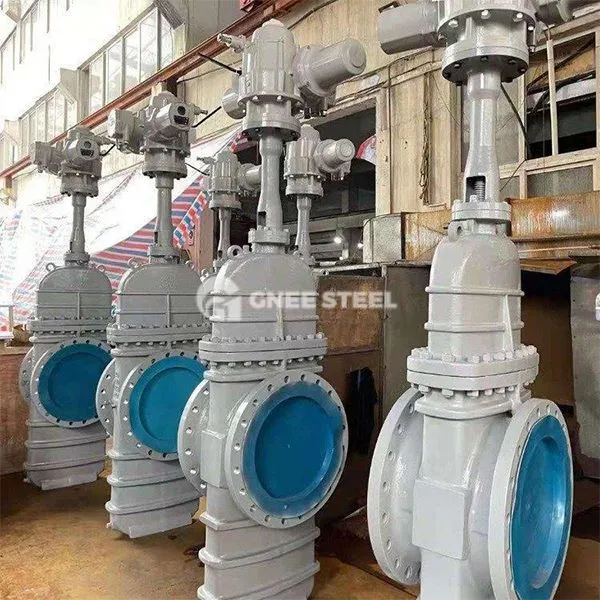

Паралелни вентил за празнину плоча

Паралелна плоча врата је капија и седиште паралелно покретање резофнинг вентила, кроз вертикалну дизање капије да би се постигао отвор и затварање контроле течности цевовода, погодно за нафтно, природне гас, хемијске и друге индустрије, високог притиска, високог протока или нечистоће медијске сцене. Његов дизајн следи ГБ / Т 12234 и АПИ 600 стандарда, а језгра структура укључује паралелне капије, седиште и актуатор.

Структурални

• Капијска плоча се креће паралелно са седиштем вентила:

Паралелни контакт између авионе капије и седишта, ниско трење током отварања и затварања, лако руковање.
Структура двоструког капије кроз пролећни или горњи клини дизајн да бисте постигли аутоматско заптивање, да бисте побољшали перформансе заптивања под условима ниског притиска.

• Дизајн бртве:

Композитни печат: Метална тврда бртва (нпр. Стеллитна легура) и комбинација мекане бртве (гуме / ПТФЕ), прилагођавају се флуктуацијама притиска и промене температуре.
Уклоњиви дизајн седишта за лако одржавање или замену заптивача.

• Актионатор:

Приручник за подршку, електрични или пнеуматски погон, отворена структура стабљике је лако посматрати статус отварања и затварања, тамна структура стабљике штеди простор.

Спецификација

Номинални пречник (ДН): ДН50 ~ ДН1200 (заједнички распон), пуни дизајн проврта за смањење отпорности на протоку.
Оцена притиска:
Амерички стандард: класа 150- класа2500 (до 42МПА).
Европски стандард: ПН 10- ПН420.
Веза: Прирубница (АНСИ / ДИН Стандард) или заваривање, погодно за системе цевовода високог притиска.



Гнее паралелни вентил за праћење плоче



Предности

• Висока перформанса за заптивање:

Двострука врата Еластична компензација или пролећни прелози, класа цурења ВИ (нула цурења).

• Отпорност на ниски проток и капацитет високог протока:

Равно кроз проток стаза дизајн са губитком ниског притиска, погодно за сценарије високог протока, као што су цевоводи на даљину.

• Трајност и лако одржавање:

Заптивање површинског третмана (нитринг / волфрам карбидно прскање), отпорност на хабање је побољшана, дугачак радни век.
Седиште вентила може се заменити на мрежи, смањујући трошкове одржавања.

• Снажна прилагодљивост:

Опсег температуре: -196 степен (дубоко хладно) до +550 степен (паре високе температуре).
Компатибилност медија: сирове нафте, природни гас, киселина и алкални решења, суспензију који садрже честице итд.

• Поузданост бртве:

Композитни дизајн бртве не осигурава цурење и у условима рада високог притиска и ниског притиска и испуњава АПИ 598 / ГБ / Т 13927 стандардима.

• Економија:

Отпорност на ниски проток смањује пумпу потрошњу енергије, седиште које се може уклонити смањује трошкове одржавања.

• Прилагодљивост радног стања:

Отпоран на екстремне температуре, корозију и пирјаће честица, који покривају сложене индустријске сценарије.
