Опис вентила за косурну челичну капију
Ковани челични вентил вентил је вентил који реализује и искључује медијум на вертикалном кретању капије. Његов отварање и затварање делова су капије, а смер кретања је окомито на течност. Подржава само потпуно отварање или потпуно затварање и не може да прилагоди проток.
Начин за бртвљење: Капија и седиште вентила су притиснути плочама у облику клина или паралелне бртвене површине, ослањајући се на спољну силу за присилно заптивање. Када се затвара, потребни су додатни притисак да се осигура нула цурења.
Образац за покретање: Подржава приручник, пнеуматско, електрично или хидрауличко деловање, погодно за висок притисак (класа 150-2500) и високе температуре (-29 дипломирани рад у радном стању.
Структурна врста и материјална својства
Образац за бртвљење
Вентил за клину: Капија је облика клина, а површина за заптивање је у одређеном углу са вертикалном средином линије, која је погодна за медије за разлике под високим притиском;
Паралелни вентил за врата: Паралелна структура двоструког капије, заптивање се постиже пролећним пре-затезањем, углавном се користи за медије које садрже честице.
Избор материјала
Тело вентила и капија: Обично коришћени челични челик (А105, А216 ВЦБ), нерђајући челик (Ф304 / Ф316) или легуре челик (Ф11 / Ф22), узимајући у обзир и отпорност на притисак и отпорност на корозију; Обрада површине: Нитринг, тврдо хромирање или тешко легуре на површини за побољшање отпорности на хабање (тврдоћа већа од или једнака ХРЦ58).
Спецификација вентила за вентил за челичну капију
|
артикал |
вентил |
|
Примена |
Индустријска употреба, вода индустријска употреба, употреба домаћинстава |
|
Величина порта |
ДН 10- ДН1000 |
|
Гаранција |
24 месеца |
|
Место порекла |
Кина |
|
Хенан |
|
|
Моћ |
Ручни, електрични, пнеуматски, хидраулични |
|
Температура медија |
Ниска температура / висока температура / нормална температура температуре / медија |
|
Робна марка |
Гнее |
|
Структура |
Фиксна и флоат кугласти вентил |
|
Медији |
Гас, уље, вода, паре |
|
Прилагођена подршка |
ОЕМ, ОДМ, ОБМ |
|
Време испоруке |
7-15 Дани |
|
Премаз |
Прилагођен |
|
Функција |
Вентил за испуштање, вентил за помоћ, атмосферски вентил, бипасс-вентил |
|
Вентилско тело |
Ковани заваривање |
|
Телесни материјал |
304, 304L, 316L |
|
Стандардни |
АПИ609 ЕН593 БС5155 ЕН1092 ИСО5211 |
|
Порт величине |
Потпуно провртање и смањено провртање |
|
Поља апликација |
Вода, нафта и природни гас |
|
Дизајн и производња |
БС6364, МЕСЦ СПЕ77 / 200, ЈБ / Т7749 |
|
Ватрогасни дизајн |
АПИ607, АПИ 6ФА |
Предности и ограничења
| Услови | Предности | ограничење |
|---|---|---|
| Отпорност на течност | Када је потпуно отворен, канал протока је равно, уз минималан отпор, погодан за велике услове протока. | Структура је дугачка и заузима много простора за уградњу. |
| Заптивање | Дизајн присилног бртва може се прилагодити окружењу високог притиска (до 42МПА) | Трењање на површини за заптивање током отварања и затварања може лако изазвати огреботине, што може проузроковати цурење након дугорочне употребе. |
| Трошкови одржавања | Ковани челични материјал отпоран је на високу температуру и висок притисак и има дуг радни век | Обрада и брушење двоструких површина за бртвљење је компликовано, а тело вентила мора бити растављен за одржавање. |

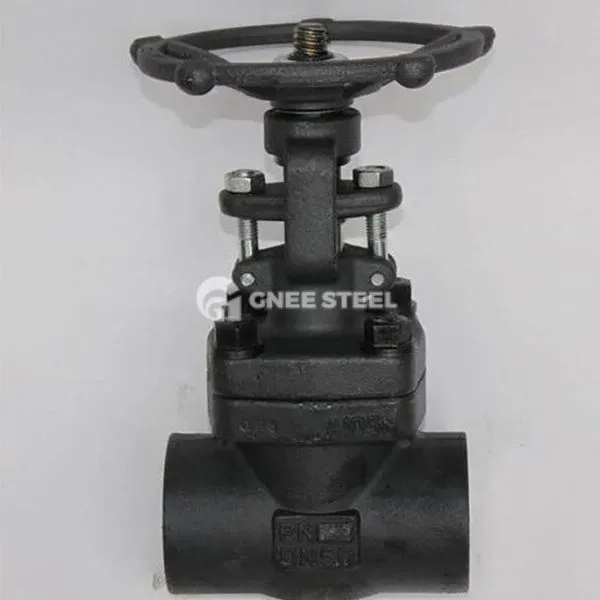

Гнее ковани челични вентил
