Опис вентила за управљање ручицом
Левер-оперирани вентил је вентил за сечење који користи механички уређај за пренос ручице да се отвори и затвори вентил . капија је дизајнирана као структура у облику сечива, која је погодна за услове рада, влакна или високо-вискозности.
Ултра танки дизајн вентила: Висина проточног канала је само 1 / 5-1 / 3 вентила врата истог пречника, што значајно смањује отпорност на проток и средње остатке;
Начело уштеде на полугу: Ручица појачава управљачки обртни момент, а обртни обртни момент се смањује за 40% -60%, што је погодно за оштре окружења без извора напајања;
Средња прилагодљивост: Капија у облику сечива може смањити нечистоће као што су влакна и честице како би се избегло бртвљење опструкције површине .
Структура и технички параметри
Основни компонентни дизајн
Материјал капија: Аустенитни од нехрђајућег челика (као што је 304 / 316Л) или површина прскана керамичким премазом, живот отпорности на ерозију веће од или једнако 100, 000 Времена отварања и затварања;
Конфигурација пари за бртвљење:
Тип меког заптивача: ЕПДМ / ПТФЕ заптивни прстен је уграђен у седиште вентила, а ниво заптивања достиже АНСИ класу ВИ; Тип тврде бртве: Капија и седиште вентила заварени су с делом фреквенције, са тврдоћом ХРЦ-ом већим или једнаким 45 и температурним отпорностима до 450 степени; Механизам за пренос ручине: алуминијумска левелна ручица са мерином од нехрђајућег челика, ефикасност преноса већа или једнака 95% .
Спецификација вентила за управљање ручицама
| Параметри | Распон вредности / карактеристике |
|---|---|
| Номинални пречник | Дн 50- ДН1200 (заједнички Дн 100- ДН600) |
| Важећи притисак | Пн 6- пн16 (специјални дизајн до ПН25) |
| Применљива температура | -29 Дипломирао ~ 250 степен (у зависности од селекције материјала за бртвљење) |
| Коефицијент отпорности на проток | Мање од или једнако 0,08 (пуни дизајн проврта) |

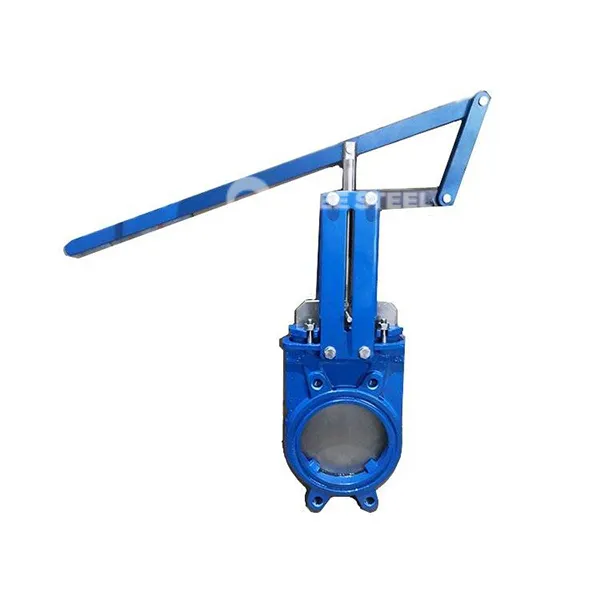

Вентил за управљање полугом
Апликације
- Кревљење за рударство: Златна репа за суспенство Преношење цевовода (концентрација чврсте честица мања или једнака 60%);
- Обрада канализације: Сигурно одношење система Средње искључивање (садржај влакана већи или једнак 5%);
- Индустрија за производњу папира: цевовод за пренос пулпе (дужина влакана мања или једнака 30 мм) .
Кључни показатељи за избор
- Средње карактеристике: Када је концентрација честица> 20%, пожељна је тврда бртва + керамички премаз;
- Инсталациони простор: Цонфирани простори попут подземних цеви коридора су погодни за прикривени тип полуге (тип З45);
- Учесталост рада: Пнеуматски актуатор (адаптивни интерфејс полуге) се препоручује за свакодневно отварање и затварање> 20 пута .
