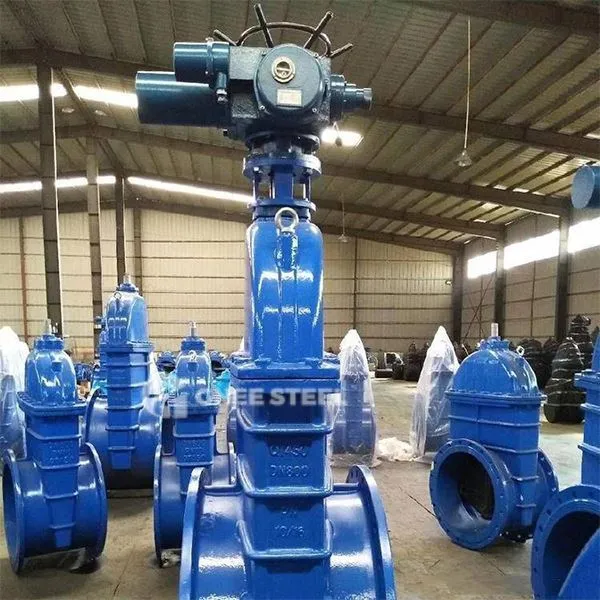

Мекани седећи вентил за капију

Вентил за меке седеће (познат и као еластична капија седишта) је вентил који користи еластичне материјале (као што је гума, политетрафлуороетилен) као површину заптивање седишта вентила .

Његове основне структурне карактеристике укључују:

Еластични заптивни пар: Капија и седиште вентила омотани су меким материјалима (као што је ЕПДМ гума или НБР гума), а нула заптивање цурења постиже се екструзијама;
Структурни дизајн типа клина: Капија је клин у облику клина или паралелна, а еластична деформација се користи за надокнаду јаза између површина за бртвљење када је затворена;

ОБРАЗАЦ ЦХАНТАЛ ЦХАННЕЛ: Дизајн целог пречника, коефицијент ниског протока (обично мањи или једнак 0 . 08), погодно за услове ниског притиска.

Основни принцип рада
Вентил за меке седишта постиже средњи прекид и контролу кроз екструдирање деформације еластичног заптивног пара . њеног основног радног процеса је следећи:

Покрет капије:

Стабљика вентила вози капију да се дигне и падне (отворена типа стабљике) или ротира (тип тамне стабљике) дуж стазе окомито на проток средњег средства . када је капија у потпуности отворена, биће одвојена од канала протока, а отпорност на проток је близу нула;
Када је затворено, капија се притиска у седиште вентила, а ЕПДМ / НБР гумени слој заптивача умотан у спољни слој је стиснут да произведе деформацију од 5% ., формирајући континуирани заптивни прстен од 360 степени .
Механизам за бртвљење:

Двосмерни ефекат самотеза затезања: средњи притисак гура капију да додатно постави седиште вентила (већи је притисак, чвршће заптивање), реализовање динамичког побољшања заптивања;
Накнада за заптивање: ЗАВРШНА СИЛА ПРИЈАВЉИВА СТЕМЕНИ ВЕЛИМА се преноси кроз трапезоидну нит, а крути метални костур и еластични материјал раде заједно на томе да надокнади грешке у обради и вибрацији цевовода .



Мекани седећи вентил за капију



Вентил за меке седишта постиже ефикасну заптивање и дугорочну поузданост у ниским и средњим притиском чисте медијске сценарије кроз координирани дизајн еластичних материјала и прецизних механичких структура .
