Опис вентила ВАФЕР ГАТЕ
Вафер Гате Вентил је компактан вентил за капију који је директно стегнут између прирубница на прирубницом са обе стране вентила. . користи врсту вентила или паралелне капије као отварање и затварање дијелова, а медијум је искључен подизањем капије ..
Структура:
Скупштина тела вентила: Укључује тело вентила, покривач вентила и седиште вентила . Материјали су углавном дуктилни гвожђе (КТ450), нерђајући челик (304/316) и угљенични челик (ВЦБ) дебљина спецификација вентила ДН50 ~ ДН600.
Врста капије:
Капија типа ножа: третман за гашење ивица (ХРЦ {{{45-50), може да одсече влакна и зрнасто нечистоће и погодно је за медије са чврстим садржајем мањим од или једнаких 25% .
Паралелно двострука врата: са пролећним унапред учитаним структуром, има и мале подневење и средње притисак средстава за борбу против протока .
Режим погона: приручник (ручно / ручка), електрични (као што је ПЗ973 електрични актуатор) и пнеуматски .
Спецификација вентила вафера
| Категорија параметра | Типичан распон |
|---|---|
| Номинални пречник | ДН50 ~ ДН600 (Максимално специјално прилагођавање ДН1200) |
| Ниво притиска | Пн1.0 ~ пн1.6мпа (класа 150 ~ 300) |
| Применљива температура | -29 Дипломирао ~ 425 степен (чврсти метални материјал) / -20 Дипломирао ~ 80 степен (гума / птфефт мека) |
| Стандарди за повезивање | АНСИ Б16.5, ГБ / Т 9113 Ознака од вафериа, толеранција на рупу на прирубницу ± 0,5 мм |
Инспекција и контрола квалитета
- Фабрички прегледни предмети
Тест снаге шкољке: 1 . 5 пута више називни притисак (ПН1.6 вентил захтева 2,4МПА) 5 минута, без цурења.
Тест за бртвљење перформанси: 1 . 1 пута називни притисак у правцу напред (0.6 пута у обрнутом смеру), цурење мање од ДН × 0,1 мл / мин.
Акциони тест: Потпуни ход отварање и затварање 3 пута, флуктуација обртног момента вентила мање или једнако 15% .
- Кључне контролне тачке
Грубност капије и седишта седишта вентила РА мања или једнака 0 . 8 ум, контактна површина већа или једнака 85%.
Грешка равнане вентила Грешка мање или једнако 0,05 мм / м, клиренс на нитима мање или једнако 0,1 мм

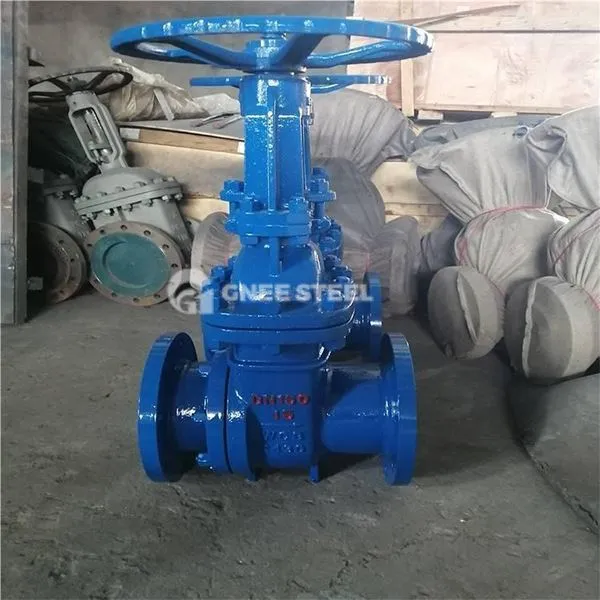

Валер капија вентил
Апликације
| Индустрија | Апликације | Применљиви модели |
|---|---|---|
| Папиран за отпадне воде | Резање пулпних влакана (величина честица за шишање мање или једнако 15 мм) | ВЕЛИВЕ ВЕФЕР ВЕФЕР ВИФЕР (ПЗ73В) |
| Обрада минерала | Контролишите проток суспензије (чврсти садржај мањи од или једнак 30%) | Карбидни вентил запечаћених вафера |
| Прерада хране | Отварање и затварање санитарних цеви (316Л материјал + ЕПДМ печат) | Асептични вентил за вафер |
| Повер Спулфуризација | Транспорт за кречњак за кречњак (ЦЛ⁻ отпорност на корозију) | Вентил за пластичну плочу |
