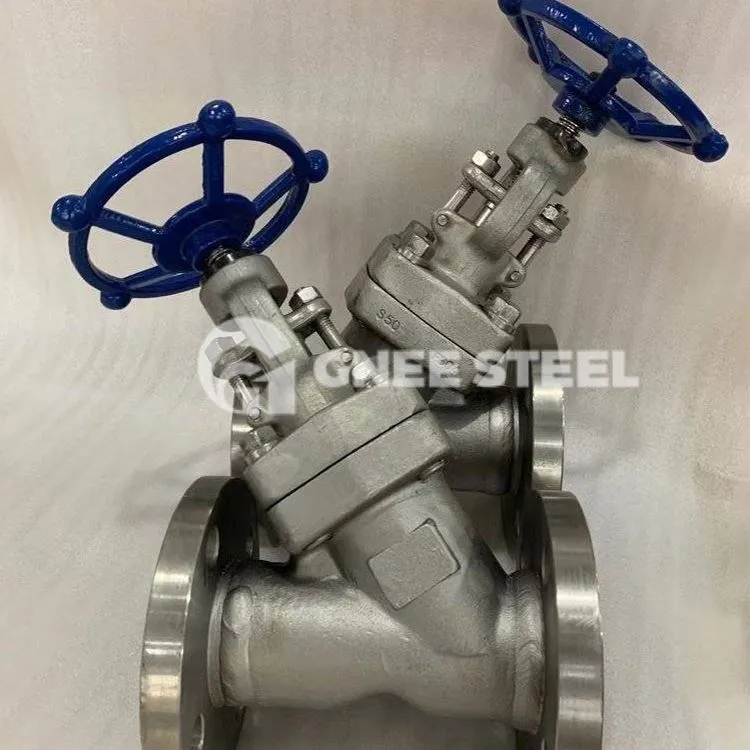

Зауставни вентил типа И је најчешће коришћени вентил. Разлог зашто је толико популаран је тај што је трење између заптивних површина током процеса отварања и затварања мало, релативно је издржљив, висина отварања није велика, лако се производи и лако се одржава. Није погодан само за Погодан за средњи и низак притисак, и погодан за висок притисак. Његов принцип затварања је ослањање на притисак шипке вентила како би заптивна површина диска вентила и заптивна површина седишта вентила блиско пристајале како би се спречио проток медија. Зауставни вентил дозвољава медијуму да тече само у једном смеру и усмерен је када је инсталиран. Конструкцијска дужина зауставног вентила је већа од дужине запорног вентила. Истовремено, отпорност течности је велика, а поузданост заптивања није јака током дуготрајног рада.
Спецификације контролних вентила
|
Опсег величина |
Материјал тела |
|
1/2"-48" ДН{0}}ДН400 |
А105, А105+ХФ, ЛФ2, Ф11+ХФ, Ф304 (Л), Ф316 (Л), Ф51 |
|
Рејтинг притисак |
Дисц Материал |
|
Класа{0}}Класа 4500 ПН{0}}ПН420 |
Ф6а, Ф304 (Л), Ф316 (Л), Ф5а, Ф6аХФ |
|
Крај везе |
Материјал седишта |
|
БСП, НПТ, прирубница, БВ |
А105+Ф6а, А105+СТЛ6, 304, 316, Хастеллои, Монел итд. |
|
Струцтуре Стиле |
Материјал стабљике |
|
Пуни прикључак, ОС&И, поклопац са вијцима / поклопац са заптивком под притиском Солид Ведге |
410, 304 (L), 316 (L), F51 |
|
Опције актуатора |
Стандард дизајна |
|
Ручни точак, конусни зупчаник, пнеуматски, електрични |
БС5352, ММС СП -118 |
|
Распон температуре |
Стандардно лицем у лице |
|
-29 степен ~650 степени |
АСМЕ Б16.10, ГБ/Т 12221, ГБ/Т 15188.1 |
|
Цоннецтион Стандард |
Тест Стандард |
|
Бушење прирубнице: АСМЕ Б16.5, ЈБ/Т 79 Чеони завар: АСМЕ Б16.25, ГБ/Т 12224 |
АПИ 598, ЈБ/Т 9092, ГБ/Т 13927 |
Неповратни вентил типа И
