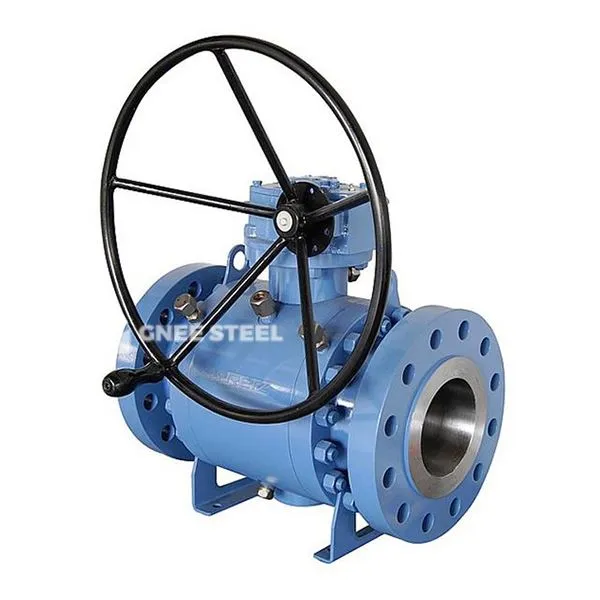

Балл вентил за прирубнице

Балл вентил за прирубљење је кугласти вентил чији је тело вентила формирано ковањем процеса и повезан са наводом кроз прирубницу . лоптицу за ротирање од 90 степени да би се процес коњања уврстио ..

Структурне карактеристике

Ковани челична структура вентила

Тело вентила је ковано челичним челиком високог чврстоћа (као што је АСТМ А105 карбонски челик, Ф304 / Ф316 нерђајућег челика), са густом структуром и знатно бољим отпором на удару и капацитет притиска од тела за вентил од ливеног вентила; ​ ​

Прирубни интерфејс у ​​складу је са АСМЕ Б16 . 5 стандардом, причвршћен је на цевовод вијцима, има поуздано заптивање и лако је демонтирати и одржавати се. ​‌

Јачање основних компоненти
Лопта: третман за стврдњавање површина (као што су на површини карбида), отпорна на трошење и корозију, висока заптивна стабилност у дугорочној употреби; ‌

Седиште вентила: Опционални метални бртви (нехрђајући челик + заптивање масти) или меког печата (ПТФЕ / ПЕЕК) да задовоље потребе различитих медија; ‌

Стем вентила: Дизајн против експлозије, директно повезан са актуатором (приручник / пнеуматски / електрични обртни момент .

Дизајн канала целокупног протока
Канал протока је у складу са унутрашњим пречником цевовода, уз изузетно мали губитак притиска (коефицијент отпорности на протоку ≈ 0 . 05), погодан за велику испоруку протока.

Оцена притиска: класа 150 на класу 2500 (до ПН420);

Распон пречника: ДН15 до ДН300 (1/2 "до 12");

Граница температуре:

Стандардни тип: -29 Степен до +200 степен (Седиште ПТФЕ вентила);

Продужени тип: -196 Дипломирао до +540 степен (метални чврсти печат);

Метода везе: прирубница (АСМЕ Б16 . 5), заваривање гуза (АСМЕ Б16.25).



Балл вентил за прирубнице



 Предности
Ултра-високог притиска Носећи капацитет: класа 2500 (42МПА) нема деформацију под условима под високим притиском, а сигурност је 50% већа од тела ливеног вентила; ‌

Отпоран на екстремне температуре: Метално раствор тврдо заптивање Подржава високу температуру од 540 степени или -196 дипломираног хладног средњег средњег средства; ‌

Long life design‌: Combination of hardened ball and spring-loaded valve seat, opening and closing life>100, 000 пута; ‌

Ниски трошкови одржавања: Модуларна структура подржава брзу замену заптивача, смањујући време застоја за 70% .

 Апликације

Нафтни и природни гас: опрема за уље и гас високог притиска (класа 2500), кључне пречишћавање нафтних цевовода; ‌

Енергија и снага: суперкритични парни цевоводи (мањи или једнаки 240 степени), системи за хлађење нуклеарних електричне енергије; ‌

Специјалне хемикалије: снажно корозивни медији (као што је концентрована сумпорна киселина, течни хлор), реактори полимеризације високог притиска; ‌

Дубоко хладно инжењеринг: станица за течност ЛНГ (-162 степен течног азота) .

Popularne oznake: Балл вентил за прирубнице, кинеска прирубница за косирну косилку кугличних вентила, добављачи, фабрика
