Лептир вентил за горњи улаз

Радни притисак: 2000ПСИ ~ 20000ПСИ
Номинални пречник: 1,13/16"~11" (46мм~230мм)
Радни медијум: нафта, природни гас, блато и гас који садржи Х2С, ЦО2

Лептир вентил са гумом

Величина: ДН40-ДН1200
Радна температура: -20ºЦ~+180ºЦ
Применљив медијум: бистра вода и неутрална течност

Лептир вентил обложен типа вафера

Номинални пречник: 2"-80"(ДН50~ДН2000)
Опсег притиска: Цласс150, ПН6, ПН10, ПН16
Тип везе: Прирубница, Вафер, Луг прикључак

ПФА обложени лептир вентили

Номинални пречник: 2"-80"(ДН50~ДН2000)
Опсег притиска: Цласс150, ПН6, ПН10, ПН16
Тип везе: Прирубница, Вафер, Луг Цоннецтион

Carbon Steel Triple Offset Butterfly Valve

Лептир вентил са троструким померањем од угљеничног челика

Величина: 2" до 80" (ДН50 до ДН2000)
Оцена притиска: АСМЕ 150#,300#,600#
Материјали: угљенични челик
Крајњи прикључак: Вафер, Луггед, Флангед РФ, РТЈ, ФФ
Оператер: ручица, мењач

Активирани лептир вентили

Називни пречник: ДН50-300
Опсег притиска: {{0}}.0МПа
Средња температура: -20 степен ~+120 степен

Concentric Double Flanged Butterfly Valve

Концентрични лептир вентил са двоструком прирубницом

Лицем у лице: АПИ609/ИСО5752 серија 13/14 Прирубница: ЈИС5К/10К/16К, ПН6/ПН10/ПН16, 150ЛБ Монтажна прирубница: ИСО5211

Carbon Steel Double Offset Butterfly Valve

Двоструки Оффсет лептир вентил од угљеничног челика

Величина: 3"(ДН80)-96"(ДН2400)
Притисак: 150ЛБ-600ЛБ / ПН16- ПН100
Материјал: ВЦБ, ВЦЦ, ВЦ6, ВЦ9, Ц5, Ц12, Ц12А, ЛЦБ, ЛЦЦ, ЛЦ1, ЛЦ3, ЦФ8, ЦФ8М, ЦФ3, ЦФ3М, ЦФ8Ц
Медијум: вода, нафта, гас, пара

Лептир вентили од ливеног челика

Величина: ДН40-ДН2000
Лицем у лице: АПИ609, БС5155, ДИН3202, ИСО5752
Прирубница за повезивање: ПН6/ПН10/ПН16/ПН25/ЈИС5К/10К/16К/150ЛБ/АС2129 Табела Д/Е

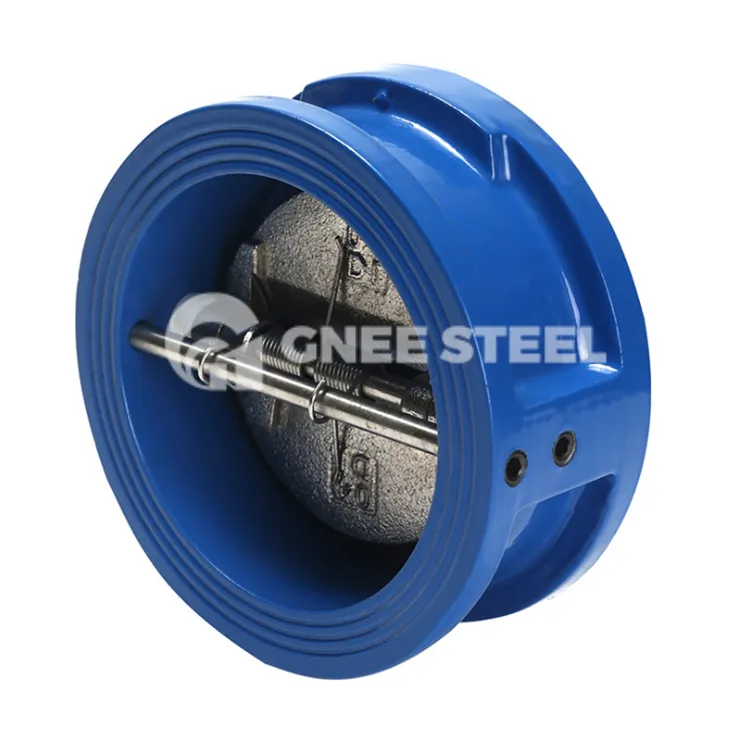

Шта је лептир неповратни вентил?

Лептир неповратни вентили, такође познати као неповратни вентили са двоструком плочом или закретни неповратни вентили, су специфичан тип вентила у већој категорији неповратних или неповратних вентила. Они играју кључну улогу у многим системима течности тако што спречавају повратни ток, што је непожељно преокретање тока течности.

„Лептир“ у називу потиче од дизајна вентила, који се обично састоји од две полукружне плоче или „дискова“. Ове плоче су причвршћене шаркама по средини и монтиране унутар цевовода. Када течност тече у правцу напред, она отвара две полукружне плоче, омогућавајући флуиду да прође. Када се проток заустави или покуша да се обрне, притисак опада, што доводи до тога да се две полукружне плоче поново окрећу, ефикасно блокирајући цев и заустављајући течност да тече уназад. Овај механизам ради аутоматски, вођен динамиком самог протока течности.

Предности лептир неповратног вентила

1. Ради аутоматски без употребе покретача вентила или ручног точка.
2. Издржљиви јер се могу користити дужи период без замене. Такође, ови вентили се могу поправити што продужава радни век.
3.Ефикасни јер имају низак пад притиска за разлику од других вентила као што је глобус вентил.
4. Ови вентили немају цурење течности.
5. Не дозвољавају обрнути ток течности.
6. Лептир неповратни вентили могу одржавати радни притисак.
7. Ови вентили користе опругу за затварање протока течности и на тај начин се могу инсталирати у вертикалној, косој или хоризонталној оријентацији.
8. Може спречити ефекте воденог чекића.
9. Без цурења течности.
10. Кратка удаљеност за отварање и затварање, што их чини брзим у раду.
11.Ови вентили се могу користити у апликацијама ниског и високог притиска и температуре.

Примена лептира неповратног вентила

01/

Водене бране

У системима водених брана, где је прецизна контрола течности неопходна, лептир неповратни вентил гарантује да течност тече само у предвиђеном правцу, доприносећи ефикасности и безбедности бране.

02/

Општинско инжењерство

Комунални инжењерски пројекти имају користи од поузданости вентила, обезбеђујући да општински системи раде несметано без нежељеног обрнутог протока течности.

03/

Пумпне станице (излаз)

На пумпним станицама, посебно на излазним тачкама, вентил игра кључну улогу у спречавању повратног тока, заштити пумпи и одржавању ефикасног кретања течности.

04/

Хидроелектране

У хидроелектранама, где је непрекидна и прецизна контрола флуида императив, овај вентил обезбеђује да течност тече у предвиђеном правцу, побољшавајући укупне перформансе процеса производње електричне енергије.

Компоненте лептира неповратног вентила

Тело вентила:Главна спољна структура вентила, у којој се налазе унутрашње компоненте. Он повезује вентил са спољним оперативним механизмом који покреће диск и са водоводним системом.

диск:Такође познат као "лептир", Овај диск контролише проток тако што се окреће окомито на смер протока.

осовина:Шипка која повезује актуатор са диском, олакшавајући његово ротационо кретање.

Седиште:Заптивна површина на којој диск долази у контакт како би се спречило цурење.

актуатор:Механизам одговоран за рад вентила (ручни, електрични, пнеуматски или хидраулични).

Како одржавати лептир неповратни вентил

Одржавање вентила подразумева подмазивање механичких компоненти, преглед и поправку актуатора. Вентили са захтевима за редовно подмазивање садрже спојеве одакле се наноси маст. Довољно масти на бази литијума треба наносити у препорученим интервалима како би се рђање и корозија свели на минимум.

Такође је важна инспекција актуатора у редовним интервалима да би се идентификовали било какви знаци хабања или лабави електрични, пнеуматски или хидраулични прикључци који могу утицати на рад вентила.

Поред тога, корисници би требало да чисте све делове лептир вентила помоћу мазива на бази силикона. Седишта вентила треба прегледати да ли има знакова хабања и заменити их кад год је то потребно. Дискови лептир вентила који се користе за суве примене као што је компримовани ваздух морају бити подмазани. Лептир вентили који се не мењају често треба да раде најмање једном месечно.

Принцип рада лептир неповратног вентила

Двострука подесива клапна конструкција користи две опруге оптерећене клапном (оплет полувентила) обешене на централну вертикалну осовину ланца. Када течност почне да тече, клапне се отварају под комбинованом силом која делује на центар површине заптивке. Тачка дејства опружне силе потпоре, која делује у супротном смеру, налази се изван центра лица вентила, омогућавајући да се корен вентила први отвори. Ово избегава трење на површини заптивке које се јавља код старијих конвенционалних вентила када се поклопац отвори и елиминише хабање компоненти.

Када се проток успори, торзиона опруга се аутоматски окреће уназад, омогућавајући затварању поклопца вентила, приближавајући се седишту вентила, смањујући раздаљину и време путовања за затварање. Када течност тече уназад, клапна вентила се постепено помера ближе седишту тела и динамички одговор вентила се тада знатно убрзава, смањујући кумулативни ефекат феномена воденог чекића и на тај начин постижући перформансе без удара. Када је затворена, тачка дејства силе опруге омогућава да се горњи део клапна вентила први затвори, спречавајући нагризање у корену клапна и омогућавајући вентилу да задржи свој интегритет заптивања дуже.

Кључне разлике између лептир вентила и неповратних вентила

Лептир вентили и неповратни вентили су обе врсте индустријских вентила. Користи се за контролу протока течности, али се разликују на неколико кључних начина:

Функција:Лептир вентили се првенствено користе за регулисање протока течности кроз систем, док су неповратни вентили дизајнирани да спрече повратни ток.

Дизајн:Лептир вентили се састоје од тела вентила са улазом и излазом и диска који се ротира око вретена да би отворио или затворио вентил. Неповратни вентили су једноставнијег дизајна, који се састоје од тела са улазом и излазом и механизма који омогућава да течност тече у једном смеру док спречава да тече у супротном смеру.

Контрола тока:Лептир вентили пружају прецизну контролу протока због своје способности да регулишу количину течности која пролази кроз вентил, док неповратни вентили не обезбеђују исти ниво контроле протока пошто је њихова примарна функција да спрече повратни ток.

Оцена притиска:Неповратни вентили се често користе за апликације са вишим притиском од лептир вентила, што може бити ограничење у њиховој оцени притиска због њиховог дизајна.

Одржавање:Лептир вентили захтевају више одржавања него неповратни вентили због сложенијег дизајна и покретних делова.

Цена:Неповратни вентили су обично јефтинији од лептир вентила јер имају једноставнији дизајн и захтевају мање одржавања.

Лептир вентил против кугличног вентила

Лептир неповратни вентили и куглични неповратни вентили су широко популарни у системима за контролу течности. Свака од ових врста је популарна због својих јединствених предности. Нечија ограничења могу бити користи за друге. Хајде да их проверимо.

Критеријуми	Лептир неповратни вентил	Куглични неповратни вентил
Дизајн	Диск познат као "крила лептира" ротира да контролише проток течности	Сферна лопта се ротира да контролише проток течности
Операција	Брза операција ротационог кретања у четвртини окрета	90- степен заокрета за потпуне операције.
Радни притисак	Популарно у апликацијама умереног и ниског притиска	Куглични вентили се обично користе у апликацијама високог притиска
Величина и тежина	Компактан дизајн и лаган	Генерално теже и гломазније
Цурење	Склоније цурењу при променама високог притиска	Куглични неповратни вентили обезбеђују чврсто заптивање чак и при променама високог притиска.
Цост	Јефтинији од кугличних вентила, с обзиром на веће величине.	Куглични неповратни вентили су скупљи од лептир неповратних вентила.
Апликације	Уобичајено у системима великог пречника	Свестран и погодан за различите примене

Решавање проблема са лептир вентилима

Цурење

Ако приметите цурење око вентила, прво проверите заптивке или заптивке. Ако су оштећени или истрошени, замените их. Ако цурење и даље постоји, проверите да ли тело вентила и диск имају оштећења или деформације.

Лепљење или везивање

Ако се вентил заглави или везује током рада, проверите да ли има крхотина или корозије на диску или унутар тела вентила. Очистите и подмажите ове области ако је потребно.

Прекомерна бука

Неуобичајена бука током рада вентила може указивати на проблеме са диском или заптивком. Проверите да ли су ове компоненте истрошене и замените их ако је потребно.

Недовољна контрола протока

Ако вентил не обезбеђује жељену контролу протока, проверите да ли је инсталиран у исправној оријентацији. Подесите поставке актуатора ако се ради о активираном вентилу.

Проблеми са актуатором

За активиране лептир вентиле, отклоните проблеме са актуатором одвојено. Проверите да ли постоје електрични, пнеуматски или хидраулични проблеми и консултујте упутство за актуатор за упутства.

Корозија

Ако је корозија присутна на телу вентила или компонентама, одмах је позовите да спречите даље оштећење. Размислите о заштитним премазима или материјалима отпорним на корозију за резервне делове.

Прекомерни обртни момент

Ако је обртни моменат потребан за рад вентила константно висок, проверите да ли постоји неусклађеност, блокаде у цевоводу или оштећење вентила.

Наша фабрика

Група има 5 подружница које се налазе у земљама и окрузима Анианг, Тиањин, Хонгконг и Сингапур. Седиште је у родном граду оракула у провинцији Хенан, локацији светске културне баштине „Јин Руин“, граду Ањанг, једној од осам древних престоница Кине.

Наш сертификат

ФАК

П: Која је сврха закретног неповратног вентила?

О: Електране, пренос гаса и рафинерије често користе закретне неповратне вентиле. Закретни неповратни вентили помажу у спречавању неправилног протока гаса који може довести до опасног цурења или пожара. Ови вентили имају широку примену у гасоводима – и у чишћењу природног гаса, дистрибуцији и компресији.

П: Која је разлика између глобусног неповратног вентила и закретног неповратног вентила?

О: Неповратни вентили се користе за блокирање протока у једном правцу, док глобусни вентили могу или блокирати или дозволити проток кроз њих, у зависности од оријентације ручица на телу вентила. Глобус вентили су обично компликованији за рад од неповратних вентила, али су генерално лакши за производњу и инсталацију.

П: Која је разлика између закретног неповратног вентила и неповратног вентила са заклопком?

О: Разлика између закретних неповратних вентила и опружних неповратних вентила. Поклопац у закретном неповратном вентилу се „љуља“ са седишта да би омогућио проток унапред, а затим се враћа назад на седиште када је проток заустављен. Насупрот томе, неповратни вентил са опругом укључује опругу која помаже у затварању неповратног вентила.

П: Који је други назив за закретни неповратни вентил?

О: Закретни неповратни вентил (или неповратни вентил са нагибним диском) је неповратни вентил у којем се диск, покретни део за блокирање протока, љуља на шарки или осовини, било на седиште да блокира обрнути ток или ван седишта да би дозволи напредни ток.

П: Да ли је закретни неповратни вентил исти као лептир неповратни вентил?

О: Лептир неповратни вентили, такође познати као неповратни вентили са двоструком плочом или закретни неповратни вентили, су специфичан тип вентила у већој категорији неповратних или неповратних вентила. Они играју кључну улогу у многим системима течности тако што спречавају повратни ток, што је непожељно преокретање тока течности.

П: Која је разлика између лептир вентила и лептир вентила високих перформанси?

О: Лептир вентили високих перформанси могу да поднесу све што лептир вентили општег сервиса могу да обрађују, али су направљени да издрже течности и гасове које вентили општег сервиса не могу толерисати. Направљени су од ПТФЕ седишта која могу да поднесу хемијски реактивне и корозивне течности, гасове и пару.

П: Шта је проблем са лептир вентилом?

О: Лептир вентили играју кључну улогу у контроли протока течности у систему и сваки знак квара захтева хитну пажњу. Један од најчешћих знакова је цурење. Ово може бити узроковано хабањем заптивки или седишта вентила, спречавајући чврсто заптивање када је вентил затворен.

П: Шта је алтернатива лептир вентилу?

О: Уобичајене алтернативе лептир вентилима
Једна таква алтернатива је засун, познат по својој способности да се носи са апликацијама под високим притиском и обезбеди чврсто заптивање. Запорни вентили раде тако што подижу капију ван путање течности, омогућавајући несметан проток када су потпуно отворени.

П: Која је разлика између неповратног вентила и лептир вентила?

О: Лептир вентили се састоје од кружног диска који се ротира унутар тела вентила, контролишући проток течности кроз цев. Често се користе у системима цевовода великог пречника где су трошкови и тежина важни. Неповратни вентили, с друге стране, дозвољавају течности да тече само у једном смеру, спречавајући повратни ток.

П: Који је преферирани правац за лептир вентил?

О: Лептир вентили могу бити двосмерни, али имају жељени смер протока, назначен на телу вентила, међутим, топло се препоручује да се вентили инсталирају у жељеном смеру протока, јер ће продужити животни век вентила и такође смањите обртни момент потребан за руковање вентилом.

П: Да ли неповратни вентил иде пре или после лептир вентила?

О: Повратни вентил мора бити инсталиран пре излазног контролног вентила на излазу пумпе како би се могао поправити. Уопштено говорећи, први излаз пумпе је мекана веза (амортизер), затим неповратни вентил и на крају блок вентил (као што је лептир вентил, засун, куглични вентил, итд.)

П: Како да идентификујем лептир вентил?

О: Лептир вентил се састоји од тела вентила, вретена, диска и заптивног прстена. Тело вентила је цилиндрично, са кратком структуром и уграђеним диском.

П: Која је разлика између штипаљке и лептир вентила?

О: Стиснути вентили са ваздушним активирањем обезбеђују чврсто затварање, минимизирајући ризик од цурења или цурења. С друге стране, лептир вентили нуде добру контролу протока и мање шансе за цурење због њиховог дизајна диска.

П: Како знате правац протока лептир вентила?

О: Други начин да проверите смер протока вентила је посматрање путање протока кроз диск вентила. Отворите вентил и проверите у ком правцу вода тече. Ако тече у истом смеру као и закривљеност диска вентила, имате исправан смер протока.
