Опис вентила за пудер Лептир

Лептир у праху је вентил који се посебно користи у праху и грануларним преношеним системом материјала. Схвата отварање и затварање контроле цевовода ротирањем плоче вентила. Има карактеристике доброг заптивања, отпорност на хабање и лагане тежине. Широко се користи у силосу, пнеуматским преношењу, хемијској индустрији и преради хране.

Основни параметри и структурне карактеристике
Основни дизајн:

Материјал вентила: Алуминијумска легура (лагана) или 304 / 316л нерђајући челик (корозија), ротациони вентил плоча доноси материјале отпорне на полимере (као што је НБР, ПТФЕ).
Образац за бртвљење: меко заптивање (гума или полимерни материјал), погодно за потребе за превенцијом честица прашка.
Режим погона: приручник, пнеуматски (ЦП101 / ЦП126 актуатор) или електрични, подржавајући брзо отварање и затварање.

Спецификација вентила за прах лептира

Предмети Параметар	Фосд -05	Фосд -10	Фосд -16	Фосд -30	Фосд -60	Фосд -125	Фосд -250	Фосд -400
Излазни обртни момент	50нм	100нм	160нм	300нм	600нм	1250нм	2500нм	4000нм
Оцењено време путовања	20S	15S/30S			30S/60S	100S	100S	100S
Угао ротације	0 степен -90 степен	0 степен -90 степен	0 степен -90 степен	0 степен -90 степен	0 степен -90 степен	0 степен -90 степен	0 степен -90 степен	0 степен -90 степен
Радна струја	0.25A	0.48A	0.68A	0.8A	1.2A	2A	2A	2.7A
Покретање снаге	0.25A	0.48A	0.72A	0.86A	1.38A	2.3A	2.3A	3A
Моћ мотора	10W/F	25W/F	30W/F	40W/F	90W/F	100W/F	120W/F	140W/F
Тежина	3кг	5кг	5.5кг	8кг	8.5кг	15кг	15.5кг	16кг
Моћ	АВ220В, АЦ24В, АЦ110В, АВ220, АЦ380, ДЦ24В (Изаберите Опције)
Отпорност изолације	100м / 500ВДЦ
Притисак издржати	1500 ВАЦ, једну минуту
Отворишна заштита	ИП65 / ИП67
Угао инсталације	360 степени било који угао
Електрични интерес	Један Г1 / 2 ЦНЦО, један прикључак за прикључак за напајање, порт за повезивање сигнала
Влажност амбијента	-30 степен до +60 диплома

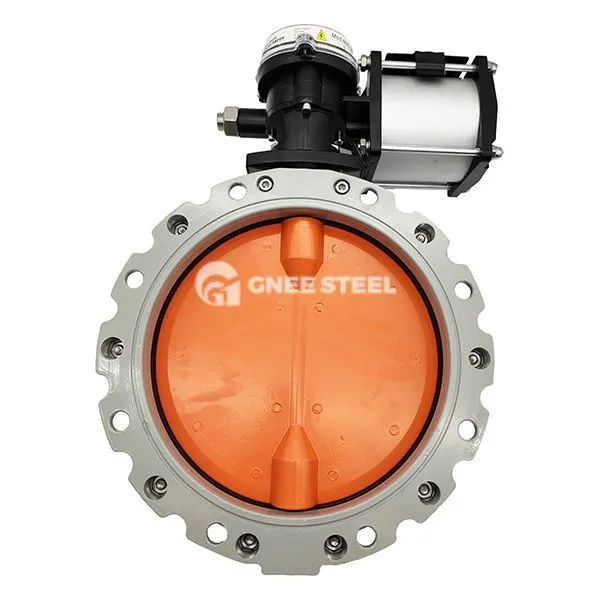

Пудер лептир вентил

Апликације

Руковање прахом:
Истовар на дну силоса и канта, користећи гравитацију за пресретање материјала.

Вијчани транспортна трака или пнеуматски транспортна цевовод за спречавање повратног тока материјала.

Индустријска поља:

Систем мешања цемента и хемијских праха, отпоран на абразивне медије.

Услови рада на храни (као што су млечни прах и скроб) користе санитарну вентилу за нехрђајуће челике и стезаљку за брзо инсталирање.

Избор и инсталацијске спецификације

Поинтри за избор:
Када садрже високо абразивне медије честица, нагнуто седиште вентила + структура плоча од полимера преферира се да се смањи заглављивање и хабање.

Пнеуматски транспортни систем треба да се усклади са пнеуматским актуатором (притисак {0}}. 4 ~ 0,6 МПа) да би се осигурао брзи одговор.
‌
Захтеви за инсталацију:
Хоризонтална инсталација захтева да ротарија вентилске плоче буде окомита на смјер гравитације како би се избегло акумулацију материјала и неуспех за бртвљење.

Прирубничка веза користи металне спиралне бртве ране или силиконске јастучиће на храну како би се испунили захтеви за бртвљење различитих медија.
