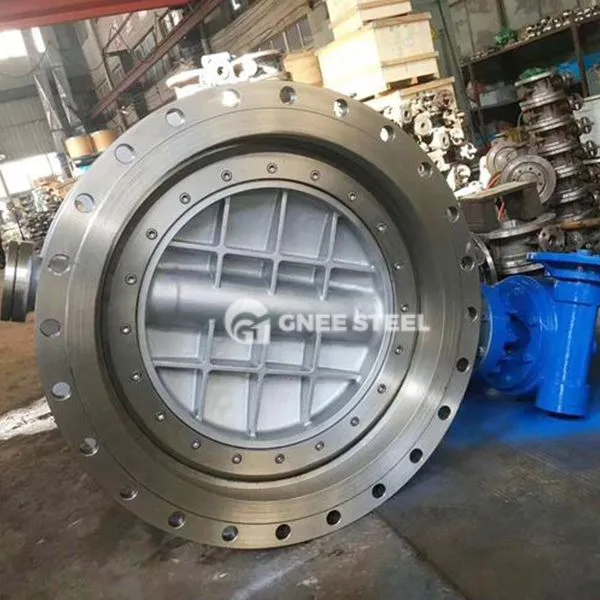

Прирубница са вентилом за прирубнице

Флажна вентил за прирубнице је вентил који контролише проток цевовода или одсечен течност ротирајући плочу лептира у облику диска. Тело вентила има прирубнице на оба краја и повезан је на цевовод вијцима. Погодно је за услове рада са температуром мањим или једнаким 425 степени и притиском мање од или једнако 1,6МПА. Широко се користи у системима контроле течности који захтевају брзо отварање и затварање или проток, попут воде, хемијске, енергије и других индустрија.

Састав језгрене структуре
Вентилско тело

Материјал је углавном ливено гвожђе, ливени челик или нехрђајући челик, који је изабран у складу са захтевима отпорности на корозију услова рада (као што је нерђајући челик је погодан за киселину и алкални медијум).
Прирубница је стандардизована и чврсто повезана са нафтоводним вијцима како би се осигурала поузданост заптивања.
Лептир плоча

Отварање и затварање дискова има угао ротације обично мање или једнак 90 степени и усваја средишњу линију или ексцентричну структуру. Површина се може заварити са нехрђајућим челиком или тешким легуром за побољшање отпорности на хабање.
Поједностављени дизајн смањује отпорност на проток. Када се потпуно отвори, пречник је поравнат са нафтовод да би се смањио губитак притиска.
Систем за бртвљење

Софт заптивка: израђена од нитрилне гуме, флуороруббера или ПТФЕ-а, погодна за ниску температуру и чисте медије, са одличним заптивним перформансама.
ХАРД ПЛАТАЊЕ: Вишеслојни метални бртви (попут нерђајућег челика + еластични метални слој), отпоран на високу температуру и висок притисак, погодан за радне услове испод 425 степени.
Механизам преноса

Стабљика вентила и плоча лептира доносе дизајн широм шипке, подудара се са црв редукторима зупчаника или пнеуматским актуатором (као што су пнеуматски прирубни лептир вентил) како би се постигла прецизна контрола отварања и затварања.



прирубница са вентилом за прирубнице



Предности и недостаци вентила за прирубницу:

• Предности

Брзо отварање и затварање: Потпуно отворен \/ затворен ротирањем од 90 степени, једноставан за руковање и ниски обртни момент.

Отпор ниског протока: Проток канал је раван када је потпуно отворен, а губитак притиска је само 1\/3 вентила капије, који је погодан за велике сценарије протока.

Снажна отпорност на корозију: тело и заптивни материјали од нехрђајућег челика (као што је ПТФЕ) могу се одупријети киселини, алкали и органским раствараним корозијом.

Ниска цена: Структура је једноставна и компактна, са ниским трошковима одржавања, посебно погодна за цеви велике пречнике.

• Недостатак

Висока температура и ограничења високог притиска: мекани заптивни материјали (као што је гума) су склони старијама на високим температурама, а тврди заптивни вентили имају велики отпор протока испод ДН200 због структурних ограничења.

Ризик од прочитања и хабања: Средње прочишћавање мекане заптивене интерлејце позитивно у нормално отвореном стању, а дугорочна употреба може смањити перформансе заптивања.

Индустрије апликације и решавање проблема

• Типична апликативна индустрија

Водени инжењеринг: Општинско водоснабдевање и одводњавање мреже и регулација протока, погодно за водене органе које садрже нечистоће.
Енергетијска и хемијска индустрија: Контрола медија нафте и гасовода, дизајн отпоран на корозију продужава живот вентила.
Металургија електроенергетске снаге: систем емисије гаса са високим температурама, метална структура тврдог заптивача осигурава бртву стабилност.
Храна и фармацеутски производи: санитарни нехрђајући челик задовољава потребе чистих цевовода.

• Основно решавање проблема

Брзо пробијање и проток Регулација: прецизна контрола постиже се кроз ротацију плоча лептира да би се смањила губитак енергије.
Поузданост бртве: Композитни дизајн заптивача се повећава ризик од цурења сложених медија (као што је канализација која садржи честице).
Сигурност система: Смањите утицај чекића за воду (као што су споро варијанте дизајна) и заштите пумпе, вентиле и опрема за цевовод
