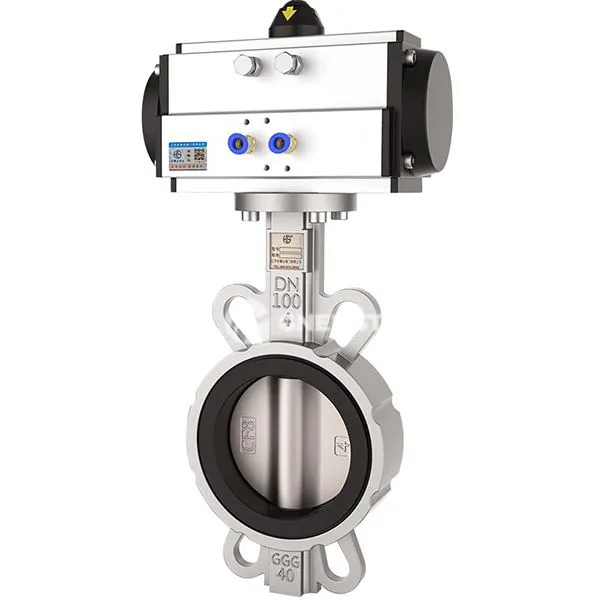

ВАФЕР стил Лептир вентили

Ванер Буттерфли вентил је вентил који реализује средње отварање и затварање цевовода или контролу протока ротирањем плоче лептир у облику диска. Њено тело вентила доноси флингални дизајн и причвршћен је између две прирубнице за цеви од стране игла. Погодан је за услове рада са температуром мање или једнако 425 степени и притиском мањим или једнаким 1.6МПА. Главне карактеристике су компактна структура, мали инсталациони простор и погодно за цевоводне системе са великим протоком и ограниченим простором.



ВАФЕР стил Лептир вентили



Предности и недостаци вентила за лептир типа

• Предности

Мала величина и лагана тежина: компактна структура, погодна за уградњу у уским просторима и тежи само 1\/3 истог вентила за капију спецификација.
Брзо отварање и затварање: ротацијски рад од 90 степени траје мање или једнако 1 секунди и ефикасност хитне заштите је велика.
Ниска цена: мање делова, једноставно одржавање, а трошкови вентила пречника вентила је више од 30% нижи од вентила типа прирубника.

• Недостатак

Ограничени бртвљење високог притиска: мекане бртве су склоне деформацији и цуривању под високим притиском, а тврди бртви захтевају високу тачност прераде.
Стриктни захтеви за инсталацију: Одступање са прирубним центрима може лако довести до преоптерећења силе смицања вијака, захтевајући прецизну калибрацију.

Применљиве индустрије и решавање проблема

• Типична апликативна индустрија

Петроцхемицал: гасоводи који садрже сумпорни (као што су системи за производњу сумпора киселине), контрола транспорта нафте.
Општинске водене услуге: регулација протока водовода и одводње мрежа, погодна за водена тела која садрже нечистоће.
Металургија електричне енергије: контрола емисије гаса са високим температурама, контрола емисије гаса, структура тврде бртве је отпорна на хабање.

• Основно решавање проблема

Ограничење простора: Замените вентил за прирубне летелице да бисте уштедјели 40% инсталационог простора, погодне за пројекте реновирања.
Заштита од воденог чекића: Карактеристике брзог затварања Смањите шок притиска и заштиту опреме пумпе и вентила.
Велики контрола протока: Предност протока предности цевовода изнад ДН50 је значајна, а губитак притиска је нижи од оног капијских вентила.
