Опис вентила за ливене челичне капите
Вентил капије од ливеног челика је вентил капије из металног челика. Њени отвор и затварање делова су плоче у облику клина. Углавном се користи као потпуно отворена или потпуно затворена уређај за пресретање у системима цевовода и не може се користити за регулацију протока. Следеће своје карактеристике уводе из више димензија:
Режим погона и класификација модела
Према структури, може се поделити на растуће стабљике и не-растуће стабљике. Уобичајени модели укључују:
З40Х (растуће стабљике "Еластична плоча на клину)
З41х (растући чврсти тип венчане плоче са једним капијом)
З45х (не-пораст стабљика са чврстим типом плоче са једним капијом).
Спецификација вентила од ливених челичних вентила
|
Распон величине
|
1/2 до 16 у
|
Прикључак
|
Прирубница
|
|
Материјал
|
Нерђајући челик 304/313 / 316Л, ВЦБ, ливено гвожђе
|
Притисак
|
16/25/40 Бар
|
|
Течна тмпература
|
-10 до 425 степена
|
Одговарајући медиј
|
Вода, уље, гас итд.
|
|
Прирубнички стандард
|
АНСИ, ЈИС, ДИН, ГБ стандард
|
Врсте по избору
|
Повећање вентила за стабљике, не-пораст стабљике
|
|
Притисак
|
Класа 150 / класа 300 / класа 600
|
Инспекција и тест
|
ИСО5208, АПИ598
|
|
Димензија везе
|
АСМЕ Б16.5, АСМЕ Б16.25
|
Лицем у лице
|
АСМЕ Б16.10
|
|
Дизајн и производња
|
АСМЕ Б16.34, АПИ600
|
Опционални додаци
|
Намур соленоидни вентил, Лимит прекидач, ФРЛ, Позиционирајте индикатор, ручни уређај
|

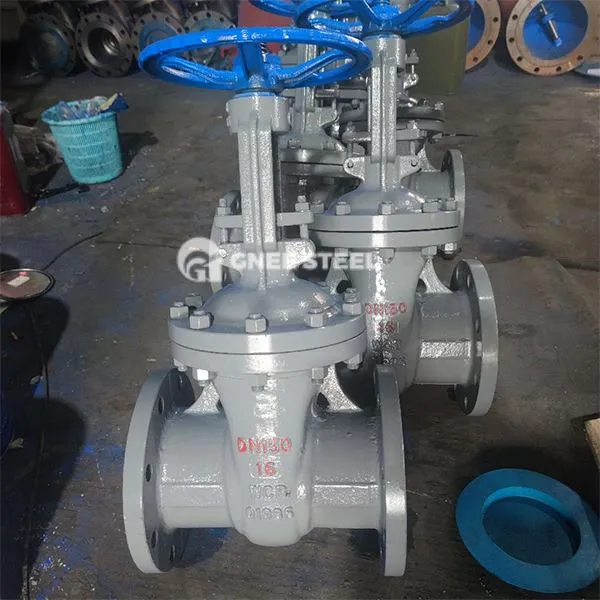

Вентили за ливене челичне вентиле
Предности и ограничења
Предности: Структура облика клина може ефикасно заптивати и испод ниских и високих притисака, а капија ће бити одвојена од седишта вентила у тренутку отварања и затварања, смањујући трошење бртве површине.
Ограничења: Подржава само потпуну отворену или потпуну затворену операцију и не може се користити за регулацију протока.
