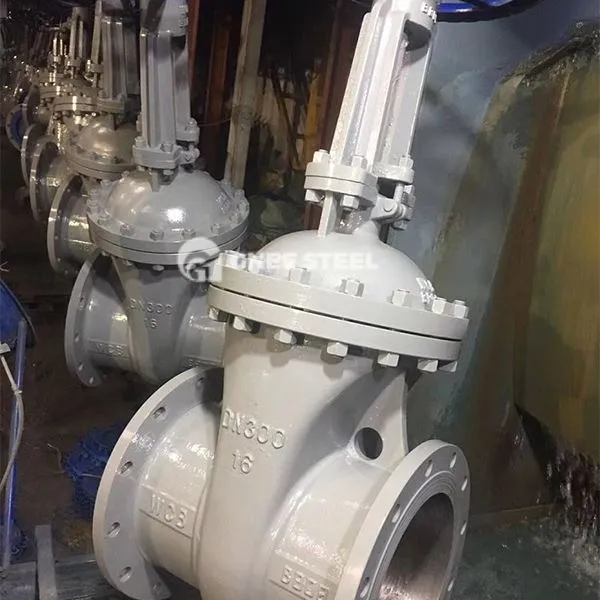

Прирубнички вентили на прирубници
Вентил прирубнице вентила је вентил који се отвара и затвара канал течности кроз капију у облику клина. Састоји се од тела вентила, капије у облику клина, стабљике вентила и радног механизма. Његов основни дизајн је капија у облику клина, која је вођена горе-доље са вентилом да постигне потпуно отварање или потпуно затварање. Погодан је за услове рада који захтевају строгу заптивање и не могу се користити за регулацију протока.
Производни стандарди
Флагирани вентили за клину прате следеће главне стандарде:
Дизајн и производња:
ГБ / Т 12234-2007 (челични вентили за индустрију нафте и природне гасове)
АПИ стандард 600-2015 (Спецификације за челичне вентиле) Структурна дужина: ГБ / Т 12221-2005 Повезивање прирубнице: ГБ / Т 9113 (Стеел прирубнички стандард) Оцена температуре притиска: ГБ / Т 12224 (челични вентил Температура температуре инспекције и преради инспекцијских ставки:
Перформансе за бртвљење: Испитајте цурење вентила у затвореном стању да бисте осигурали да не постоји цурење теста средње чврстоће: потврдите отпорност на притисак под притиском, као што су тело вентила и поклопац вентила (обично 1,5 пута већи 1,5 пута номиналног притиска). Испитивање материјала: Проверите хемијски састав, механичка својства и отпорност на корозију вентила и капијски материјали.
Оперативне перформансе: Испитајте флексибилност и отварање и затварање обртног момента приручника, електричне или пнеуматске операције.
Процес испитивања:
Изглед инспекција: Потврдите да на површини нема оштећења попут пукотина и пора.
Тест под притиском: обављати тест снаге и тестирање за бртвљење у низу.
Функционални тест: Симулирајте стварне услове рада за верификацију отварања и затварања флексибилности и поузданости за бртвљење
Спецификација вентила на прирубница вентила
|
Примена |
Општи |
|
Место порекла |
Хенан, Кина |
|
Моћ |
Електричан |
|
Моћ |
Ваздушни |
|
Структура |
Који регулише |
|
Прилагођена подршка |
Омалити |
|
Величина порта |
15 мм до 400 мм (1 / 2ин до 16ин) |
|
Гаранција |
1 година |
|
Број модела |
Г110, серија Г150 |
|
Температура медија |
Ниска / нормална / висока температура |
|
Робна марка |
Гнее |
|
Медији |
нормалан |
|
Назив производа |
Г110, Г150 серије серије |
|
Модел |
Г110, серија Г150 |
|
Номинални пречник |
15 мм до 400 мм (1 / 2ин до 16ин) |
|
Номинални распони притиска |
ПН16, ПН20, ПН40, ПН63, ПН110, ПН150, ПН260, ПН420, Цласс150, Цласс300, Цласс600, Цласс900, Цласс1500, Цласс2500 |
|
Материјалирати |
Угљени челик, нехрђајући челик, ВЦБ, легурни челик |
|
Температура |
"-196 степен до 450 степени |
|
Напајање |
220В 50Хз или 380В 50Хз |
|
Снабдевање ваздухом |
{0}}. 4МПА ~ 0.5МПА |
|
Контролни сигнал |
4-20 Мама, |
|
Дос |
50:1 |
|
Карактеристике унутрашњих протока |
Линеарни, ЕК% (инхерентни подесиви однос 50: 1) |
Прирубни вентили на клинцима
Зашто бирати вентил за приручницу за приручнике:
Радна прилагодљивост: Погодно за висок притисак, високу температуру, ниску температуру и сложене услове рада који садрже суспендоване честице.
Ниски трошкови одржавања: Површина заптивања може се поправити након хабања, продужавајући радни век услуге.
Висок степен стандардизације: У складу је са општим домаћим и међународним стандардима и лако је заменити и утакнути се.
Висока сигурност: не постоји ризик од преосталог медија у потпуно отвореном / потпуно затвореном стању, осигуравајући безбедност система.
