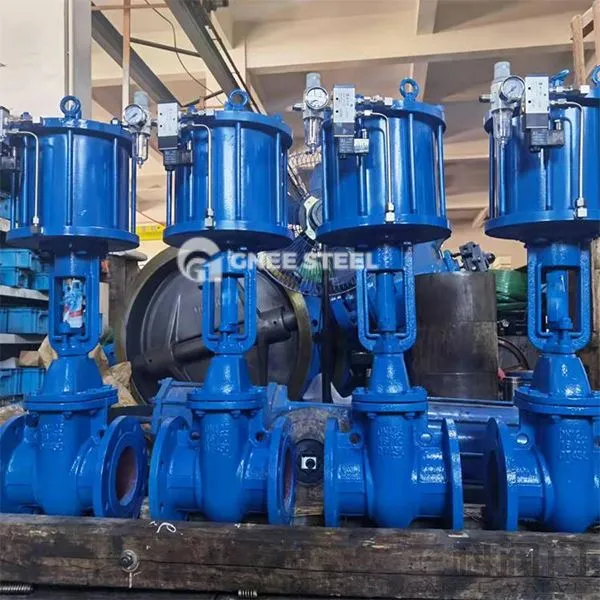

Пнеуматски вентили за клину капију

Пнеуматски вентил за клину вентил је вентил који се отвара и затвара тако што вози плочу у облику клина у облику пнеуматских актуатора. Састоји се од тијела вентила, плочице у облику клина, стабљика вентила, пнеуматским актуатором (укључујући цилиндар) и склоп за бртвљење. Његова основна карактеристика је комбинација снаге компримованог ваздуха и присилног печата плоче са клином. Погодан је за прекид течности или прописе у аутоматизованим управљачким системима.



Пнеуматски вентили за клину капију



Захтеви за тестирање прирубног вентила за приручнике

Тест перформанси
Тест снаге: Тело вентила носи 1,5 пута више називни притисак и одржава притисак 5 минута без цурења или деформације. Тест заптивача: У затвореном стању, улазница је под притиском на 1,1 пута називни притисак, а цурење на излазној страни испуњава АПИ 598 или ГБ / Т 13927 стандард. Пнеуматски тест за покретање: Проверите обртни момент и затварање, време одзива и стабилност притиска ваздуха (обично 0. 6МПА). ‌
Инспекција материјала и појаве
Извештај о хемијском саставу и механички подаци о тестирању перформанси (као што су затезна чврстоћа и тврдоћа) потребни су за вентил за тело и материјал капија. Површина за бртвљење нема огреботине или поре, а грешка на прирубници Грешка постављања је мања или једнака 0. 05 мм. ‌
Функционална верификација
Симулирајте стварне услове рада за отварање и затварање непрекидно више од 500 пута да бисте потврдили да нема заглављавања или заптивање квара.

Popularne oznake: Пнеуматски вентили за клину капију, Кина Произвођачи вентила пнеуматских вентила, добављачи, фабрика
