Вентил са прирубницом је погодан само за потпуно отворене и потпуно затворене, генерално се не користи за регулисање протока, прилагођено је за регулацију и пригушивање. Номинални притисак 1,6МПа-16.0МПа, радна температура -29 ~ 550Ц нафтна, хемијска, фармацеутска, ђубрива, електропривреда и други услови цевовода, прекинути или прикључити цевоводни медијум . Режим вожње је ручни, зупчасти, електрични, пнеуматски и тако даље.
Опсег величина: НПС 1/2"-16" (ДН 15-600)
Класа притиска: АСМЕ класа 150; АСМЕ класа 300; АСМЕ класа 600 [Погледајте Технички лист за доступност према величини и материјалу]
Материјали тела: ливени челик, ливени нерђајући челик
Стандард: АСМЕ Б16.34
Крајњи прикључци: прирубнички, чеоно заварени
Техничке спецификације вентила са прирубницом
| Класа | Номинални пречник | Јединица | Главна димензија прикључка | ||||||||
| Инч | ДН | L | D | D1 | D2 | b | z-∅d | H | W | ||
| 150Лб (2,0Мпа) | 2" | 50 | мм | 203 | 152 | 120.5 | 92 | 16.3 | 4 - 19 | 356 | 180 |
| 2-1/2" | 65 | мм | 216 | 178 | 139.5 | 105 | 17.9 | 4 - 19 | 381 | 240 | |
| 3" | 80 | мм | 241 | 190 | 152.5 | 127 | 19.5 | 4 - 19 | 411 | 280 | |
| 4" | 100 | мм | 292 | 229 | 190.5 | 157 | 24.3 | 8 - 19 | 454 | 280 | |
| 5" | 125 | мм | 356 | 254 | 216 | 186 | 24.3 | 8 - 22 | 541 | 320 | |
| 6" | 150 | мм | 406 | 279 | 241.5 | 216 | 25.9 | 8 - 22 | 565 | 360 | |
| 8" | 200 | мм | 495 | 343 | 298.5 | 270 | 29 | 8 - 22 | 768 | 450 | |
| 10" | 250 | мм | 622 | 406 | 362 | 324 | 30.6 | 12 - 25.4 | 800 | 500 | |
| 12" | 300 | мм | 698 | 483 | 432 | 381 | 32.2 | 12 - 25.4 | 862 | 600 | |
| 14" | 250 | мм | 787 | 533 | 476.5 | 413 | 35.4 | 12 - 29 | 950 | 650 | |
| 16" | 400 | мм | 914 | 597 | 539.5 | 470 | 37 | 16 - 29 | 994 | 650 | |
| 18" | 450 | мм | 978 | 635 | 578 | 533 | 40.1 | 16 - 32 | 1140 | 650 | |
| 20" | 500 | мм | 978 | 698 | 635 | 584 | 43.3 | 20 - 32 | 1262 | 650 | |
| 24" | 600 | мм | 1295 | 813 | 749.5 | 692 | 48.1 | 20 - 35 | 1524 | 810 | |

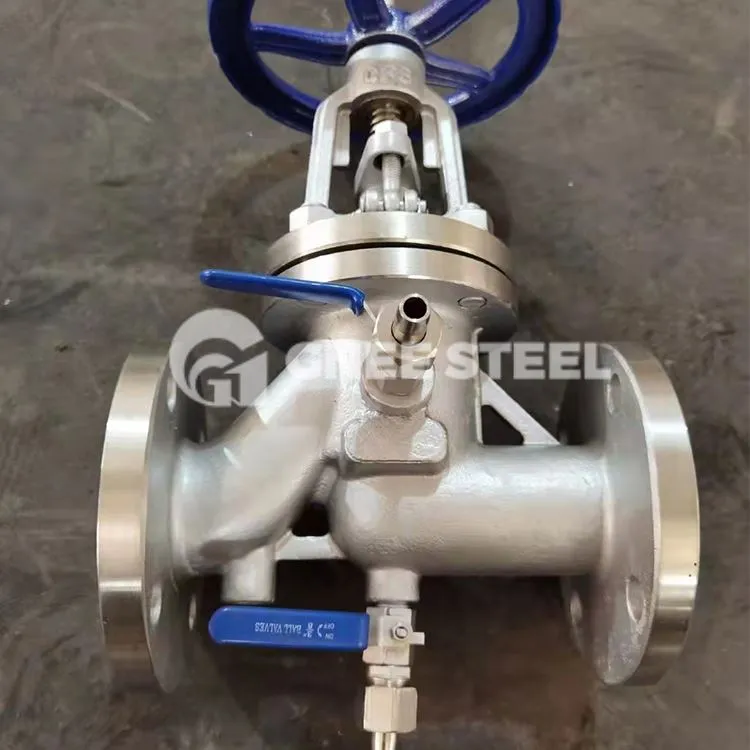

Вентил са прирубницом
