Опис пенеуматских врата
Пнеуматски вентили за врата су вентили који користе компримовани ваздух као извор напајања. Стабљика вентила покреће цилиндар за постизање вертикалног подизања капије. Користе се за потпуно отварање или потпуно затварање контроле цевовода и не могу се користити за регулацију протока. Постоје две врсте печата:
Самозапнете: Капија се притиска на седиште вентила средњем притиском да би се постигла заптивање (као што су услови са ниским притиском).
Присилно заптивање: Када се затвара, спољна сила (као што је потисак цилиндра) је потребно за притискање капије и седишта вентила, што је погодно за сценарије високог притиска или високог захтева.
Основна структура и врста
Типични структурни дизајн:
Паралелна двострука капија: Две капије су унапред притисне и запечаћене опругама или цилиндрима како би се спречило заглављење и побољшање поузданости заптивања.
Механизам пуфера: Неки модели (као што су З644Х) користе двослојне цилиндре или уређаје за пуфер да бисте смањили утицај затварања и проширили живот бртвене површине.
Површински материјал за бртвљење: тврде заптивене (наводне легуре или керамике на површини) користе се за грануларне медије и меке бртве (ПТФЕ) користе се за чисте течности.
Главне врсте:
| Уписати | Значајка | Апликације |
|---|---|---|
| Пнеуматски паралелни вентил за двоструке дискове | Двоструки дизајн капије да се одупретећам, механизму пуфера да се спречи заглављивање | Нафтни, хемијски, фливенски пепео преносни систем |
| Пнеуматски вентил за равне капије | Проточни канал је од једнаког пречника, пад притиска је мали, а потпуно отворена / потпуно затворена операција је стабилна | Средњи и ниски цевоводи за воду, паре, уље итд. |
| Пнеуматски вентил за резање врата | Присилна заптивна структура, отпорност на високи притисак (мањи или једнак 1. 0 МПа) | Фармацеутска и струјна индустрија Покретање и заустављање контроле |
Спецификација вентила за пнеуматске капије
|
артикал |
вентил |
|
Примена |
Електрана, маринска, хемијска, конструкција, транспорт |
|
Величина порта |
ДН 15- ДН200 |
|
Гаранција |
2 године |
|
Место порекла |
Кина |
|
Хенан |
|
|
Број модела |
ГВЦ001 |
|
Моћ |
Ручни, електрични, пнеуматски, хидраулични |
|
Температура медија |
Висока температура, ниска температура, средња температура, нормална температура |
|
Структура |
Капија |
|
Медији |
Уље, вода, гас, ЛОКС, киселина |
|
Прилагођена подршка |
ОЕМ, ОДМ, ОБМ |

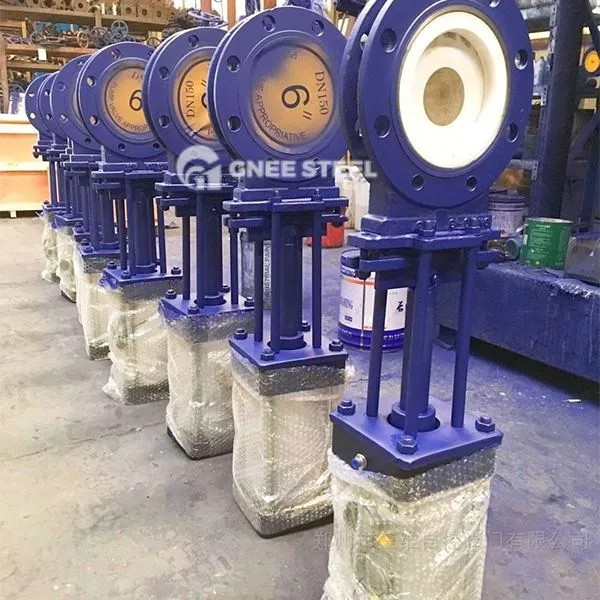

Пнеуматски вентили за врата
Применљиво:
Енергетска индустрија: сирови нафтни нафтоводи у рафинеријама, парни системи у термоелектранама (температурна отпорност мања или једнака 350 степени).
Индустријски системи: Контрола прашине у цементним постројењима, прекидање суспета у постројењима за пречишћавање канализације.
Посебни радни услови: запаљиво и експлозивно окружење за које је потребно потврђивање отпорности на експлозију (као што је АТЕКС стандарди).
Кључне тачке за избор:
Средње карактеристике: за честице са средњим садржајима, изаберите тврде бртве (волфстен карбид / керамика), а за чисте течности изаберите ПТФЕ софт заптиваче.
Ниво притиска: за услове високог притиска (већи или једнаки 1,6 мПа), пожељни су присилни бртви и за низак притисак, могу се одабрати само-заптивање структура.
Конфигурација погона: За високофреквентни рад, препоручују се пнеуматски двоструко активни актуатори, који подржавају брзо отварање и затварање (мање или једнако 3 секунде).
