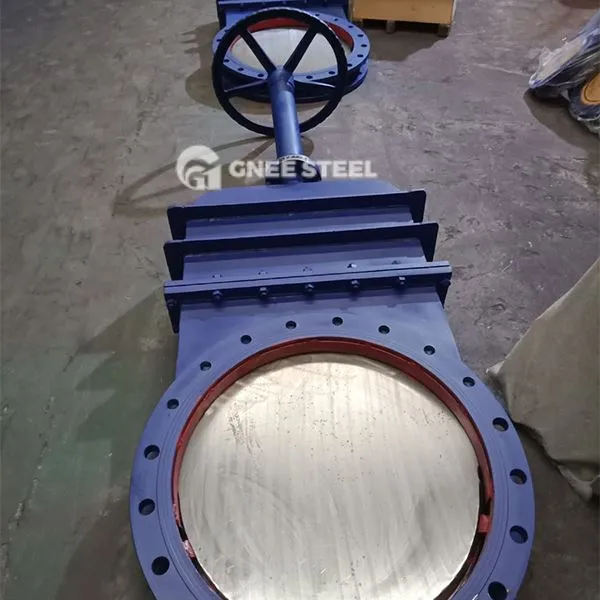

Ручни вентили за врата

Ручни вентил вентила је вентил који контролише проток течности ручном радом. Његов отварање и затварање делова су капије. Смјер кретања капије је окомито на смер течности. Може постићи само потпуно отварање или потпуно затварање медија и не може се користити за регулацију протока или гас.

Основна структура и компоненте
Главне компоненте:
Тело вентила: Главна структура која смешта канал течности. Материјал се мора прилагодити средњим карактеристикама.
Капија: Подељена је на чврсте капије (интегрално ливење) и еластична капија (благо деформабле). Неки модели доносе паралелни дизајн двоструког капију да би се побољшало заптивање.
Површина за бртвљење:
Метална печата: као што су карбид за површински карбид (Стеллите 6), отпорна на високу температуру и ерозију честица.
Нетална печата: као што је политетрафлуороетилен (ПТФЕ), погодан за чисте течности.
Погонски уређај: ручни точак, матица вентила и матица вентила, која вози капију да се дигне и падне ротирајући ручни точак.

Принцип рада
Процес отварања и затварања:
ОТВОРЕНО: Окрените ручни точак у смеру казаљке на сату, стабљика вентила вози капију да се вертикално уздиже, потпуно изван канала протока и формира несметано канал.
Затвори: Окрените ручни точак у смеру супротном смеру казаљке на сату, капија се притиска да чврсто постави седиште вентила како би се постигло одсецање заптивања.
Механизам за бртвљење:
Печат на клину: Капија формира клин угао (обично 50 степени) са седиштем вентила и средње притисак помаже у унапређењу ефекта заптивања.
Еластична компензација: Еластична капија се може благо деформисати да надокнади грешке у обради или хабању и одржава поузданост заптивања.

1. Дизајн и производња: АНСИ Б16.34, АПИ 600, АПИ6Д
2 Каросерија: ОС & И, причвршћени поклопац, чврсти или флексибилни клини дизајн
3. распон величине: 2 "до 36"
4. Оцене притиска: анси класа 150клбс, 300лбс, 600лбс, 900кбс, 1500клбс
5. Крајња веза: прирубница, заваривање
6 Материјали доступни у: ВЦБ, ЛЦБ, ЦФ8, ЦФ8М, ЦФ8Ц, ЦФ3, ЦФ3М, ВЦ6, ВЦ9, Ц5, Ц12, 4А, 5А или еквивалент
7. Различитајте различите материје у складу са различитим условима услуга
8 Покретач: Ручно, електрични актуатор
9. Наце МР 0175 на захтев



Ручни вентили за врата



Апликације:

Петрохемијска индустрија: искључивање контроле сирове нафте и паре нафтовода.
Обрада канализације: цевоводи за суспензије који садрже нечистоће као што су влакна и целулоза, користећи капије у облику сечива да би одсекли нечистоће.
Снажни систем: канализација котла, отварање и затварање воденог система.
